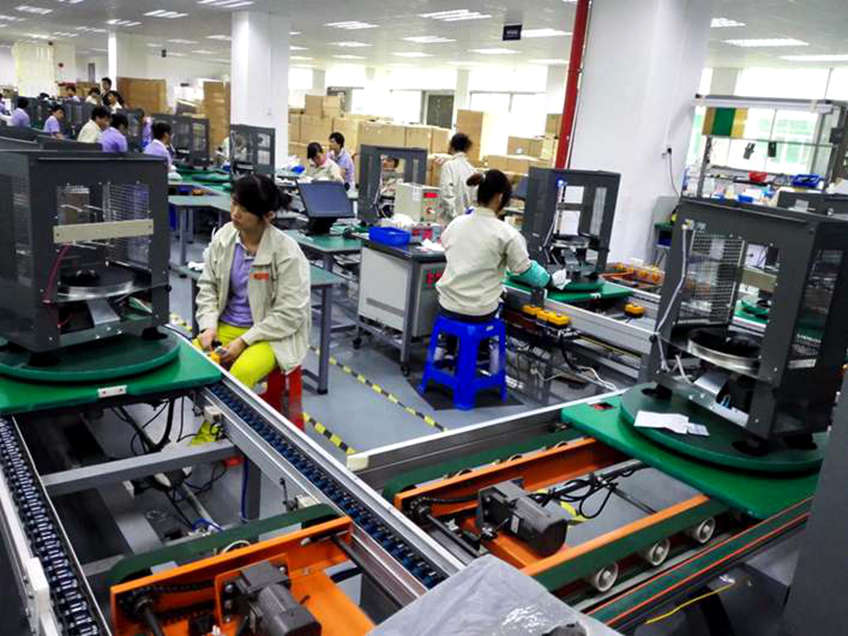

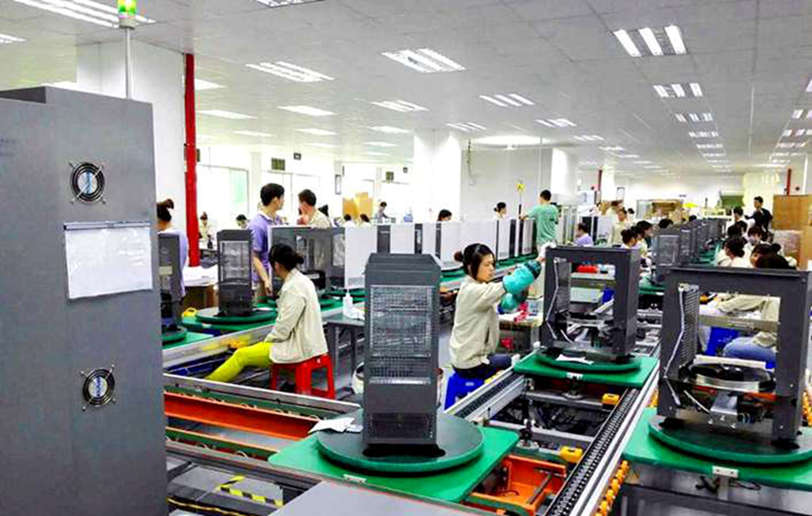

Línea de ensamblaje de purificadores de aire

Resumen: Sistema de cadena de doble velocidad para ensamblaje final de purificadores de aire

Esta línea de ensamblaje está diseñada para purificadores de aire de tipo torre, vertical y de escritorio, siendo también compatible con los requisitos de ensamblaje en masa de electrodomésticos pequeños y medianos. El núcleo técnico radica en la lógica de colaboración entre la transmisión de velocidad diferencial y el almacenamiento en búfer flexible: en las secciones sin operación (como las vías de retorno), la cadena de doble velocidad genera un efecto de amplificación de velocidad de 2,5 a 3 veces gracias a la diferencia de diámetro de los rodillos, impulsando las placas de trabajo para que se desplacen rápidamente y reduciendo drásticamente el tiempo de espera en los tramos vacíos. En las estaciones de ensamblaje y pruebas, los topes neumáticos interceptan instantáneamente la placa de trabajo, logrando un modo de operación asíncrono de “cadena en movimiento, placa detenida”, desvinculando por completo el ritmo operativo del ritmo de transporte de la línea.

Este mecanismo reduce fundamentalmente el desperdicio energético causado por el funcionamiento continuo con piezas pesadas (como filtros compuestos multicapa y carcasas metálicas). Al mismo tiempo, otorga a cada estación autoridad independiente de inicio y parada: cualquier fluctuación en el ritmo o fallo en un puesto no afectará la operación de toda la línea, lo que mejora significativamente la Eficiencia General de los Equipos (OEE).

I. Principio de transmisión de velocidad diferencial

• Avance de velocidad multiplicada: La cadena opera a una velocidad de línea base v₀. El diámetro exterior de los rodillos que soportan la placa de trabajo (D) es mayor que el diámetro de los rodillos de la cadena (d). A través de la relación de diámetros se forma una amplificación de velocidad, haciendo que la placa de trabajo avance a 2,5–3 veces la velocidad de la cadena.
• Parada en punto fijo: Cuando el sensor fotoeléctrico detecta la señal de posición, el cilindro tope eleva la placa de trabajo separándola de la superficie de fricción, logrando una detención de impacto cero. En este momento, la cadena sigue girando continuamente debajo (“placa detenida, cadena en marcha”), ganando una ventana de operación libre de la presión de la velocidad de la línea para el ensamblaje manual y las pruebas con instrumentos.

II. Estructura mecánica y parámetros técnicos

1. Cadena de doble velocidad y sistema de guía

• Cuerpo de la cadena: Disponible en nailon de alta resistencia o acero al carbono, con pasos estándar de 25,4 mm / 38,1 mm, adaptándose a diferentes niveles de carga.
• Vías guía: Perfiles de aluminio anodizado 6063-T5, con un coeficiente de fricción extremadamente bajo y un ruido de operación controlado por debajo de los 75 dB.

2. Placas de trabajo (Skids) y arquitectura de soporte

• La superficie de la placa de trabajo cuenta con ranuras de posicionamiento verdes contorneadas que se ajustan al perfil de la carcasa del purificador, evitando eficazmente los arañazos por desplazamiento durante el transporte.
• Capacidad de carga nominal por estación de 50 a 200 kg, cubriendo toda la gama de productos, desde unidades de escritorio ligeras hasta purificadores comerciales de gran tamaño.

3. Control de accionamiento y posicionamiento

• Unidad de potencia: Motor reductor de la marca SEW acoplado con variador de frecuencia (VFD), con velocidad de línea ajustable de forma continua de 0,5 a 20 m/min.
• Precisión de posicionamiento: Los topes y los interruptores fotoeléctricos forman una retroalimentación de bucle cerrado, manteniendo el error de posicionamiento repetitivo dentro de ±0,1 mm, satisfaciendo los requisitos de alineación para ensamblajes de precisión.

III. Ventajas del sistema

1. Optimización de la ergonomía

• La superficie de la mesa de operación se establece de manera uniforme a una altura estándar de 750 mm, compatible con los modos de operación sentado y de pie, reduciendo la fatiga muscular durante los trabajos prolongados.
• Cada estación cuenta con tomas de corriente duales y conectores neumáticos de acoplamiento rápido estándar, permitiendo que las herramientas estén listas para usar en el momento, eliminando los riesgos de enredos de cables.

2. Arquitectura modular e interfaz digital

• El cuerpo de la línea utiliza módulos de conexión estandarizados, permitiendo la combinación flexible de tramos rectos, curvas circulares y diseños de doble nivel superior e inferior, adaptándose a diversas condiciones de planta.
• Se reservan protocolos de comunicación para el sistema MES, admitiendo el acceso de etiquetas RFID o escáneres de códigos de barras para la recopilación en tiempo real y el rastreo de datos de producción.

3. Compatibilidad con pruebas bajo voltaje

• Los rieles integran un sistema de riel conductor (escobillas conductoras). La placa de trabajo puede recibir energía continua mientras está detenida, lo que admite las pruebas de envejecimiento en línea y la verificación funcional con energía activa del equipo completo, eliminando la necesidad de transferir las unidades a habitaciones de prueba fuera de línea.
