Línea de ensamblaje de vehículos eléctricos de dos ruedas

1. Resumen de la línea de producción

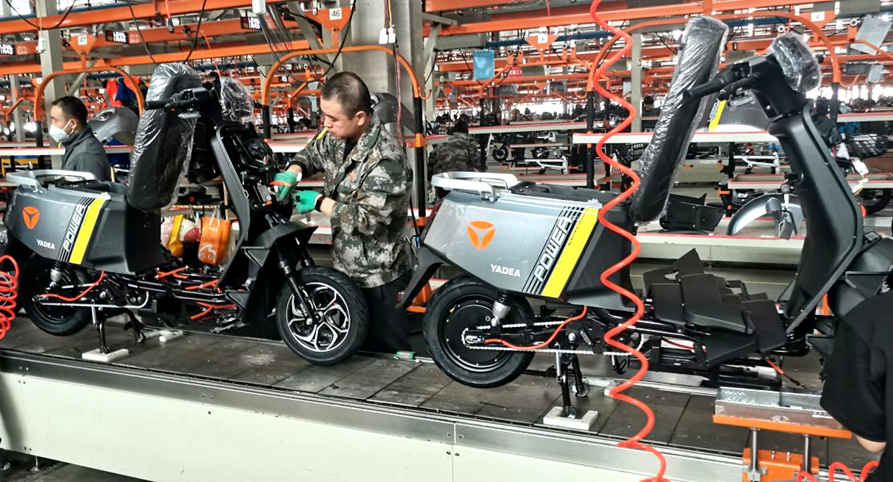

Este es un sistema de fabricación flexible diseñado para el ensamblaje final de bicicletas eléctricas, ciclomotores eléctricos y motocicletas eléctricas. Su arquitectura central adopta un diseño compuesto de “transporte suspendido aéreo + línea de ensamblaje por fricción en el piso”: un riel de perfil de aluminio anodizado naranja constituye el canal logístico superior, mientras que la línea de accionamiento por fricción en el piso soporta el bastidor para el ensamblaje en puntos fijos. Este diseño tridimensional separa físicamente el flujo de materiales de las operaciones manuales, garantizando el despeje de los pasillos del taller y proporcionando un espacio amplio para la distribución de estaciones en la producción mixta de múltiples modelos.

I. Módulos de proceso centrales

1. Carga del bastidor y pretratamiento de superficies

• Transferencia y acumulación suspendida: Los bastidores soldados son capturados por grúas tipo C aéreas e introducidos en la línea. El tope mecánico combinado con sensores fotoeléctricos logra una precisión de posicionamiento repetitivo de ±1,0 mm.
• Rectificado de soldaduras y protección: Los operarios utilizan herramientas de esmerilado para eliminar las salpicaduras de soldadura, seguidas de la aplicación de imprimación anticorrosiva o limpiador conductor, creando una base sólida para las conexiones a tierra eléctricas y el ensamblaje de piezas exteriores.

2. Ensamblaje del sistema de propulsión y energía

• Integración de los tres eléctricos: El motor central o el motor de cubo se fijan con destornilladores de par preestablecido; el controlador y el reductor (si aplica) se instalan simultáneamente. Tras el remachado de los soportes de la bandeja de batería, se inserta el arnés de comunicación BMS y se verifica la confiabilidad de la conexión.
• Transmisión abierta/cerrada: Se instalan secuencialmente el conjunto de la horquilla delantera (con disco/tambor de freno), el basculante trasero y la rueda trasera con motor, finalizando con el ajuste de la tensión de la cadena o la correa síncrona mediante un mecanismo tensor.

3. Paneles de carrocería y cableado eléctrico

• Ensamblaje por clips de plástico: Componentes estéticos como la caja del asiento, guardabarros y paneles laterales adoptan estructuras de clip elástico que se encastran rápidamente sin necesidad de sujetadores adicionales, mejorando enormemente la eficiencia del ensamblaje exterior.
• Tendido de arnés en puntos fijos: Utilizando accesorios de posicionamiento de conectores en la estación, el arnés principal, el arnés del tablero y los arneses de iluminación frontal/trasera se fijan según rutas predefinidas, asegurando una alineación precisa de los enchufes y receptáculos.
• Puesta a punto del sistema de control: Tras instalar los interruptores combinados, el acelerador, las manijas de freno y el conjunto del tablero, se realiza una energización preliminar para verificar la conectividad de cada canal de señal.

4. Inspección final y embalaje

• Verificación funcional del vehículo completo: La autoprueba de encendido cubre la retroiluminación del tablero, luces altas/bajas, direccionales, bocina y señales de efecto Hall del motor; también se inspeccionan el juego libre de la manija de freno y la función del interruptor de corte de energía.
• Inspección estética y de torque final: Se utiliza un calibrador de holguras dedicado para inspeccionar las juntas de las piezas de plástico, confirmando que las marcas de torque en los puntos de conexión críticos estén completas.
• Empaque de accesorios y entrada al almacén: El chasis se cubre con una película protectora PE; el kit de accesorios (cargador, manual de usuario, kit de herramientas) se fija al vehículo y, finalmente, es enviado al almacén de productos terminados mediante AGV o la línea de rodillos en el piso.

II. Parámetros técnicos clave

III. Sistema de control de calidad

• Prevención de errores por comparación BOM: En nodos críticos como la carga del bastidor, la instalación de la batería y el cableado del controlador, se instalan escáneres de códigos de barras. El sistema compara automáticamente con la lista de materiales del modelo actual e intercepta piezas incompatibles.
• Trazabilidad total de torque: Los elementos de seguridad como las tuercas del eje del motor, los pernos de articulación del bastidor y los tornillos de bloqueo de la batería se aprietan con herramientas dinamométricas digitales conectadas en red. Las curvas de apriete se cargan en tiempo real al MES y se vinculan al número de bastidor.
• Preinspección del sistema eléctrico: Se ejecuta al 100% la prueba de activación del tablero, la detección de la secuencia de fases del motor, el apretón de manos de comunicación CAN del controlador y la medición del voltaje terminal del paquete de baterías.
• Calibres dimensionales: Calibradores dedicados verifican rápidamente la desviación de la distancia entre ejes delantero-trasero, la verticalidad del tubo de dirección del bastidor y la uniformidad de las juntas de las piezas de plástico.

Capacidad de cambio de modelo: Admite el cambio rápido entre vehículos de volante izquierdo/derecho (LHD/RHD) y plataformas de batería de plomo-ácido / litio-ion, con un tiempo de cambio de utillaje controlado en menos de 20 minutos.
