1. Resumen de la línea de producción

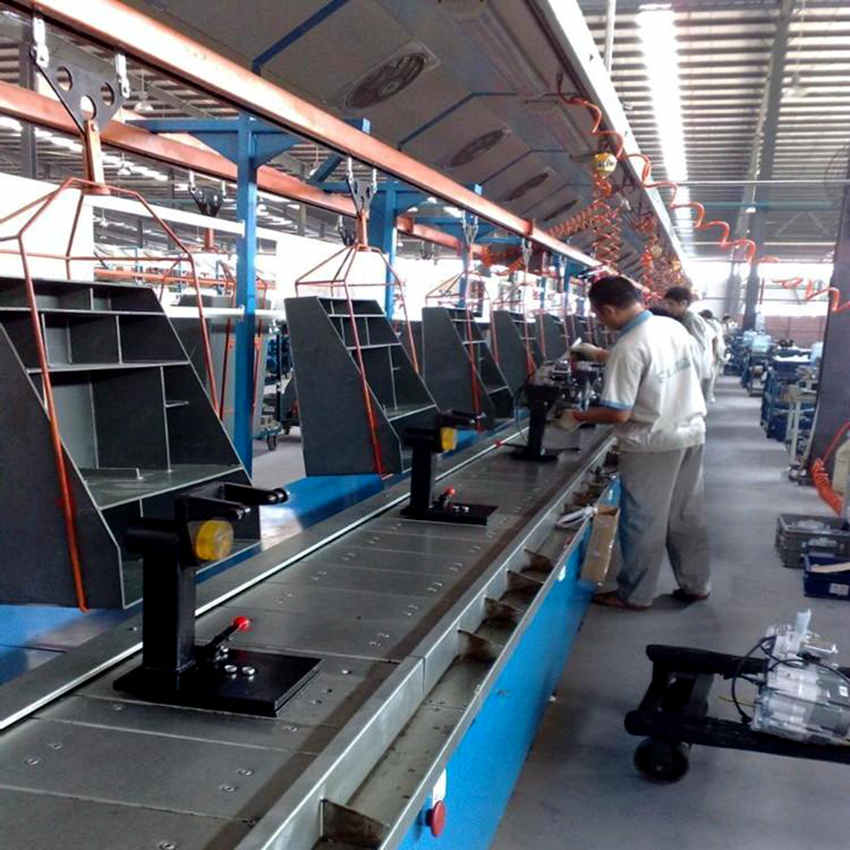

Esta línea de ensamblaje de motores de motocicleta es un sistema automatizado de alta eficiencia diseñado específicamente para motores de motocicletas y vehículos de 2/3 ruedas, cubriendo los tipos refrigerados por aire, refrigerados por agua, de 2 tiempos y de 4 tiempos. La línea adopta un diseño de “accesorio flexible + transportador rígido”, combinando transportadores de cadena aéreos y rodillos de fricción en el suelo para permitir el ensamblaje divergente y convergente de los componentes principales, como los bloques del motor, los cárteres, las culatas y los conjuntos de pistón-biela.
El sistema integra prensas servo, herramientas automáticas de par, probadores de estanqueidad al aire y sistemas de prevención de errores por visión, lo que admite el cambio rápido para múltiples modelos de motor sin necesidad de modificaciones estructurales mayores. Para los procesos críticos —por ejemplo, el apriete de los pernos de la culata, la unión del cárter y el ajuste de la sincronización del encendido— se configuran accesorios de posicionamiento de alta precisión y sistemas de monitoreo de par para garantizar la precisión del ensamblaje y la confiabilidad del producto terminado. La línea también reserva la interfaz MES para la trazabilidad completa desde el lote de componentes de entrada hasta la unidad terminada de salida.
2. Módulos de proceso principales
2.1 Subensamblaje del bloque del motor
- Unión del cilindro y el cárter: Las prensas hidráulicas realizan el posicionamiento preciso y el prensado del conjunto, utilizando casquillos guía y pasadores de espiga para garantizar una coaxialidad ≤0,05 mm entre el cilindro y el cárter.
- Ensamblaje del pistón y la biela: Se completa en un accesorio de volteo dedicado con un sistema de clasificación por peso integrado, lo que garantiza una desviación de peso del pistón ≤±2 g por unidad.
2.2 Ensamblaje de la culata y el tren de válvulas
- Prensado de válvulas y resortes: Las prensas servo automatizan la instalación de las válvulas, los resortes y los retenedores, monitoreando las curvas de fuerza-desplazamiento en tiempo real para detectar desviaciones del proceso.
- Ajuste del árbol de levas y la sincronización: Se fija mediante accesorios dedicados, con la sincronización ajustada de forma manual o automática con alineación láser para mayor precisión en la distribución.
2.3 Ensamblaje final y pruebas
- Llenado de aceite y prueba de fugas: Llenado automático de aceite con control de volumen, seguido de la prueba de fugas del cárter mediante el método de presión diferencial, con una tasa de fugas admisible ≤5 Pa/min.
- Prueba de arranque y rendimiento: Se realizan pruebas de arranque en frío, estabilidad al ralentí y simulación de potencia y par máximos antes de la entrega de cada unidad.
3. Parámetros técnicos clave
- Tiempo de ciclo: 60 – 120 seg/unidad, variable según el tipo de motor y su configuración de equipamiento.
- Tipo de transporte: Transportador de cadena aéreo + rodillos de fricción en el suelo, que admite el volteo de 90° de las piezas de trabajo en estaciones designadas.
- Precisión de posicionamiento: ±0,1 mm en las estaciones críticas de prensado.
- Presión de suministro de aire: 0,6 – 0,8 MPa para el funcionamiento de los sistemas neumáticos.
- Suministro de energía: 3F 380V/50Hz, trifásico.
4. Estaciones de control de calidad
- Monitoreo de par: Todos los elementos de fijación críticos (por ejemplo, los pernos de la culata y las tuercas del cigüeñal) utilizan el control de par-ángulo, con un registro de datos del 100% almacenado en el MES para su consulta y auditoría.
- Prevención de errores por visión: Las cámaras CCD instaladas en las estaciones críticas identifican automáticamente el tipo y la orientación de las piezas para evitar el ensamblaje incorrecto o la omisión de componentes.
- Prueba de limpieza: Los pasajes internos de aceite y refrigerante se someten a pruebas de conteo de partículas según la norma ISO 16232.
Nota: La línea admite el cambio rápido para motores refrigerados por aire/agua y de 2/4 tiempos, con un tiempo de cambio de modelo ≤30 min.
