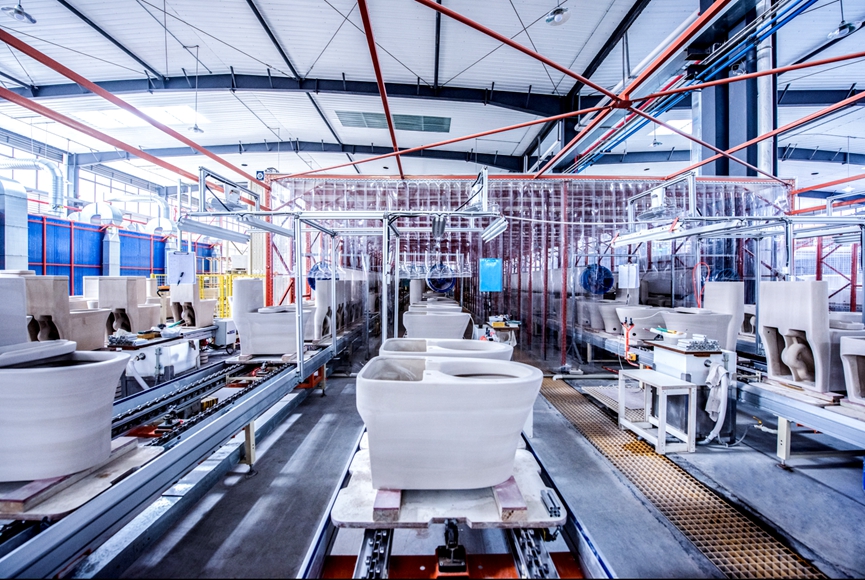

Línea de ensamblaje de inodoros de cerámica

Resumen: Línea de ensamblaje para artículos sanitarios de cerámica

Esta línea automatizada está diseñada específicamente para la fabricación de artículos sanitarios de cerámica​ (inodoros monobloque / carcasas SSA). Abordando el peso extremo, fragilidad y sensibilidad a vibraciones de las piezas “verdes” (crudas), el sistema emplea una cadena de doble velocidad de servicio pesado (Welt Chain) + portadores metálicos robustos, garantizando transporte sin vibración y integración con robots de esmaltado y sistemas de manipulación.

Cubre el flujo completo: producción en verde, esmaltado por aspersión, secado, cocción en horno túnel, sfriamiento, maquillado y ensamblaje de plomería interna.

I. Sistema de transporte y distribución

• Núcleo:​ Cadena de doble velocidad de servicio pesado (Welt), por su excepcional carga y resistencia al desgaste. Layout en flujo recto con sección de almacenamiento.
• Aislamiento:​ Cortinas translúcidas de PVC a lo largo de la línea cerrando el área de esmaltado por aspersión, conteniendo polvo y rociadas, manteniendo visibilidad para supervisión.
• Manipulación:​ Rieles motores (OVERHEAD RAIL) o robot pórtico​ automatizan el levantamiento de piezas verdes húmedas.

II. Flujo del proceso principal

1. Manipulación de verde:​ AGV/o cablevía entregan moldes y piezas verdes a la estación de carga.
2. Esmaltado:​ Robot de pulverización transversal aplica una capa uniforme de esmalte líquido en un entorno controlado.
3. Secado:​ Transporte a túnel de secado​ para eliminar humedad previa a la cocción.
4. Cocción y enfriamiento:​ Piezas al horno túnel para sinterización. Salida a zona de enfriamiento.
5. Acabado y ensamblaje:​ Maquillado (perforado, pulido), instalación de válvulas de descarga, bisagras y prueba de estanqueidad al agua.

III. Arquitectura de control de calidad

Estación media con inspección automatizada: el PLC marca el ID del portador si hay espesor de esmalte irregular, grietas o desviaciones dimensionales, para retrabajo. Todos los productos terminados pasan por prueba de presión​ para simular uso real y garantizar cero microfugas.

IV. Parámetros técnicos

V. Ventajas de diseño

La alta rigidez de la cadena Welt​ domina el doble reto de la cerámica “pesada y frágil”, minimizando el daño por vibración. El sistema de cortinas contiene eficientemente el polvo del esmaltado mientras permite vigililancia sin obstáculos, siendo una solución ejemplar para fabricantes que buscan automatización y mejora de rendimiento.
