Línea de ensamblaje de motocicletas

1. Resumen de la línea de producción

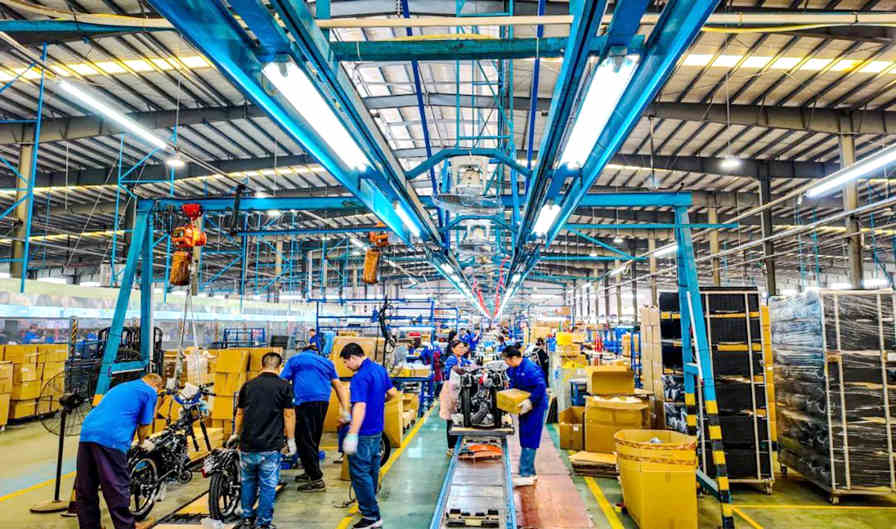

Esta es una solución de ensamblaje general flexible diseñada para motocicletas de combustión interna (abarcando plataformas de tipo estándar, scooter y underbone). El núcleo de la línea adopta un sistema de cadena de arrastre en el piso empotrado, complementado con un grupo de polipastos eléctricos montados en una celosía de acero azul en el techo, construyendo una arquitectura de ensamblaje tridimensional de “circulación en piso + izado aéreo”. Este diseño separa la ruta de manipulación de componentes pesados (motor, tanque de combustible) del nivel del suelo, liberando el espacio alrededor de las estaciones y permitiendo que los operarios se concentren en el cableado de precisión y la puesta a punto eléctrica.

I. Flujo de proceso de ensamblaje principal

1. Carga del bastidor y preensamblaje del chasis

El bastidor soldado es transportado por un carro de cadena de arrastre hacia la línea. El tope mecánico combinado con pasadores de posicionamiento logra una precisión de repetibilidad de ±1,5 mm. Los operarios utilizan herramientas neumáticas de torque calibrado para completar secuencialmente el ensamblaje de los amortiguadores delanteros, el basculante trasero y los rodamientos de la columna de dirección, asegurando que la precarga del sistema de dirección se encuentre dentro de la ventana de proceso especificada.

2. Ensamblaje del tren motriz

El polipasto eléctrico naranja en el techo izado el conjunto del motor con precisión hacia la zona de asentamiento en el bastidor. El centrado automático de los orificios de montaje del bastidor y el eje de salida de la caja de cambios se logra mediante pasadores guía cónicos. Posteriormente, se instala el embrague, el mecanismo de cambio de marchas y la cadena de transmisión; la holgura del borde flojo de la cadena se ajusta al rango estándar utilizando un disco de escala.

3. Sistema de rodaje y frenado

El conjunto de la rueda delantera (incluyendo rodamientos de cubo, disco de freno y suspensión delantera) y el conjunto de la rueda trasera (incluyendo bujes de amortiguación, corona y amortiguador trasero) son levantados y alineados mediante equipos auxiliares de elevación. Las líneas de freno se purgan internamente antes del ensamblaje; la purga de aire de las pinzas y las bombas se completa con la asistencia de accesorios de escape dedicados.

4. Integración del tanque, asiento y sistema eléctrico

Antes de la instalación, el tanque de combustible se somete a un muestreo de prueba de estanqueidad para prevenir fugas. El arnés principal se fija a lo largo de los travesaños del bastidor; todos los conectores adoptan un diseño a prueba de errores (diferentes colores/posiciones de llave), garantizando una conectividad del 100% en las rutas de señal de la bobina de encendido, la ECU, el tablero de instrumentos y las luces delanteras/traseras.

5. Puesta a punto y pruebas finales

La prueba de arranque en frío del motor cubre la estabilidad al ralentí, el recorrido de retorno del cable del acelerador y las emisiones de escape (si aplica). Algunas configuraciones de gama alta incluyen una pista de prueba corta al final de la línea para verificar la suavidad del cambio de marchas y el rendimiento de la rigidez del bastidor a alta velocidad. Finalmente, se completa el marcado VIN, la colocación del certificado de conformidad y el embalaje protector.

II. Parámetros técnicos clave

III. Sistema de control de calidad

• Trazabilidad de datos de torque: Los pernos de la ménsula del motor, las tuercas del eje del basculante y los elementos de fijación de los ejes de las ruedas utilizan exclusivamente herramientas dinamométricas digitales conectadas en red. Las curvas de apriete se cargan en tiempo real al sistema MES, permitiendo la consulta de datos de por vida para cada vehículo individual.
• Verificación de sellado de tuberías: Las líneas de combustible se someten a una prueba de retención de presión de aire de 0,3 bar. Las líneas de freno se verifican mediante un doble proceso de purga por vacío y llenado/desaireación, con un umbral de fuga establecido en ≤5 kPa/min.
• Detección a prueba de errores eléctricos: Un banco de pruebas de continuidad del arnés escanea automáticamente la red eléctrica completa del vehículo, emitiendo alarmas audiovisuales para cortocircuitos, circuitos abiertos y conexiones incorrectas, interceptando productos no conformes antes de que avancen a la siguiente etapa.
• Control de holguras estéticas: Se utilizan calibradores de holgura dedicados para inspeccionar la tolerancia de ajuste entre el tanque de combustible y el tubo del bastidor, así como entre los paneles laterales y el asiento, asegurando una separación uniforme de las piezas exteriores (≤1,5 mm).

Capacidad de cambio de modelo: A través de accesorios de posicionamiento de bastidores de cambio rápido y paneles modulares de herramientas, se logra una transición fluida entre las tres plataformas (estándar / scooter / underbone), con un tiempo de cambio de modelo controlado dentro de los 30 minutos.
