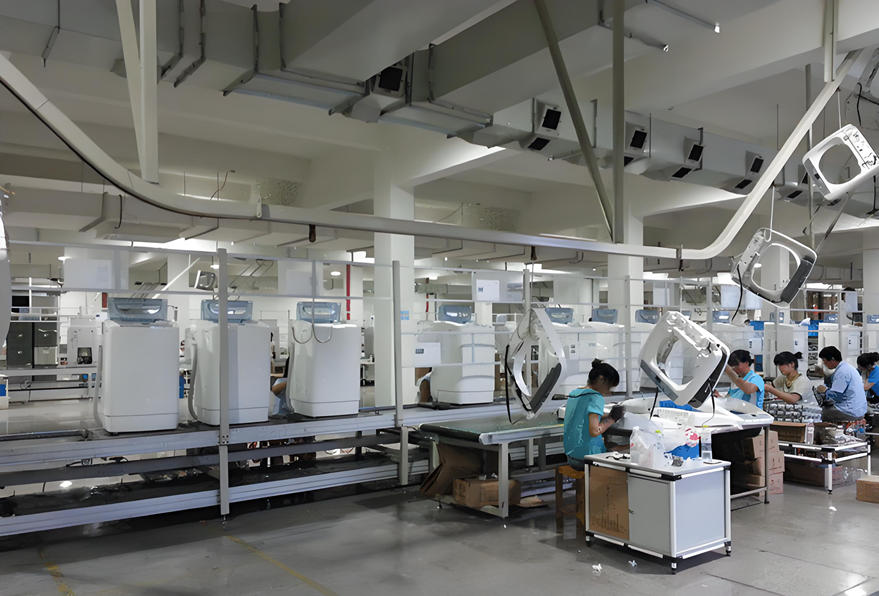

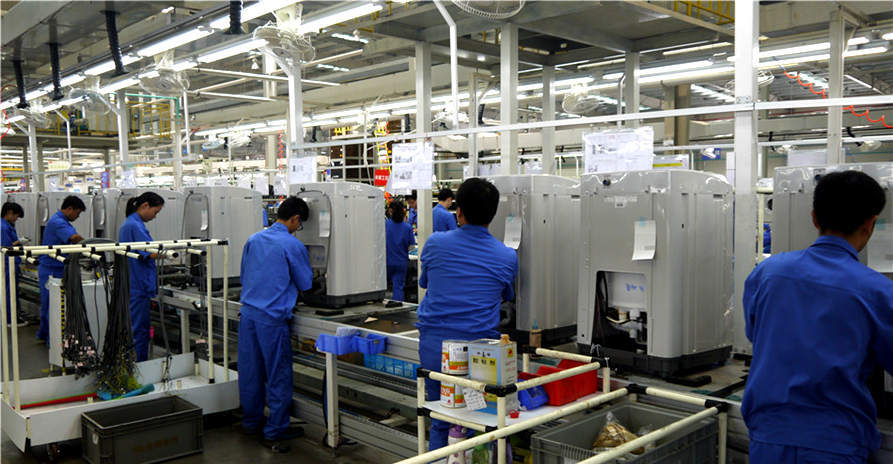

Línea de ensamblaje de lavadoras

Esta es una línea de ensamblaje profesional diseñada para la fabricación a gran escala de lavadoras de carga superior, tanto para uso doméstico como comercial. El sistema completo adopta una arquitectura modular y flexible que cubre todas las etapas del proceso, desde la entrada del gabinete hasta la salida del producto terminado. La instalación se compone de cinco módulos centrales: transporte motorizado, estaciones de montaje, inspección en línea, interfaces logísticas y control centralizado. Este diseño asegura una sincronización precisa entre las estaciones y una interacción de datos sin interrupciones, proporcionando una base confiable para la producción en masa.

I. Sistema de transporte motorizado

La línea principal cuenta con un transportador de rodillos acumulativos de alta resistencia, con una capacidad de carga superior a 300 kg por metro. El paso estándar de 150 mm se adapta perfectamente a las necesidades de soporte de la base de los gabinetes de lavadoras convencionales. Mediante accionamiento de frecuencia variable, la velocidad de la línea se puede ajustar de forma continua entre 0,3 y 1,5 m/min, manteniéndose estrictamente sincronizada con las etapas aguas arriba de estampado de chapa y moldeo por inyección. A ambos lados de la vía se instalan guías de nailon resistentes a la abrasión para evitar rayones en la superficie del gabinete durante el tránsito. En las zonas de curva (radio de giro R=500 mm) se emplean rodillos cónicos que garantizan una transición estable del centro de gravedad. En los nodos críticos de ensamblaje se han instalado plataformas elevadoras y giratorias que permiten giros de 90° o 180°, facilitando a los operarios el acceso eficiente a la parte inferior de la máquina. Los topes neumáticos ofrecen una precisión de posicionamiento repetitivo de ±1 mm.

II. Flujo de proceso de ensamblaje (Secuencia estándar de 10 estaciones)

1. Preensamblaje del tambor y sistema de equilibrio: Posicionamiento preciso del tambor interno de acero inoxidable, la turbina y los resortes amortiguadores. Se utiliza una llave dinamométrica digital (10–50 N·m) para el apriete, y un sensor láser de desplazamiento monitorea en tiempo real la concentricidad entre el tambor interno y externo (desviación ≤0,5 mm).
2. Ensamblaje del tren de transmisión: Instalación del motor de accionamiento, el embrague y la correa de transmisión. Mediante una mesa de excitación vibratoria se simulan frecuencias de trabajo de 10–50 Hz para detectar y eliminar preventivamente riesgos de resonancia mecánica.
3. Integración del sistema de control eléctrico: Conexión directa de la PCB principal, el cable de alimentación y el arnés del sensor de nivel de agua. Una sonda especializada verifica la continuidad del circuito, asegurando una resistencia de contacto inferior a 0,1 Ω.
4. Ensamblaje del tambor externo y panel frontal: Montaje del tambor exterior, el panel de control y la tapa superior. Un sistema de visión artificial (cámara de 5 megapíxeles) inspecciona automáticamente la uniformidad de la separación de la tapa (≤0,3 mm) y la coplanaridad del panel (≤0,2 mm).
5. Instalación del sistema de sellado de agua: Conexión de las mangueras de entrada, la válvula de drenaje y los solenoides de entrada. Se realiza una prueba neumática de retención de presión a 0,6 MPa durante 10 segundos, con una tasa de fuga admisible de ≤10 Pa/min.
6. Montaje del dispensador de detergente: Instalación del cajón dispensador y prueba funcional de deslizamiento suave (fuerza de arrastre ≤5 N).
7. Pruebas funcionales de la máquina completa: Ejecución de ciclos estándar de lavado y centrifugado (10–60 minutos), monitoreando simultáneamente la corriente del motor (≤110% del valor nominal) y la aceleración de vibración del chasis (≤0,5 g).
8. Verificación de integridad del sellado: Se emplea una prueba de inmersión en tanque de agua a 200 mm de profundidad durante 5 minutos para inspección visual de fugas, o una prueba neumática a 0,4 MPa (tasa de fuga ≤5 Pa/min).
9. Calibración de rendimiento y eficiencia energética: Conexión a un banco de pruebas dedicado para registrar el consumo de energía por ciclo (≤0,1 kWh), el uso de agua (≤10 L) y el índice de lavado (≥0,8).
10. Línea de embalaje automatizado: Encapsulado automático con película PE, inserción en caja de cartón y sellado. Un sensor de pesaje (precisión ±0,1 kg) rechaza en línea los productos con peso anómalo.

III. Inspección en línea y control digitalizado

La capa de control se construye sobre un PLC Siemens S7-1200 y un sistema SCADA WinCC. Se adquieren en tiempo real parámetros críticos como corriente, voltaje, presión, temperatura y velocidad del motor, sincronizándose con el sistema MES de la fábrica para lograr la trazabilidad por unidad. Las unidades de inspección visual (cámara de 5MP + sensor láser de desplazamiento) son responsables de la evaluación de tolerancias dimensionales y activan una parada inmediata ante cualquier desviación de parámetros. El sistema genera automáticamente códigos de falla para facilitar el análisis de causa raíz por parte de los ingenieros de calidad.

IV. Coordinación logística e integración de sistemas

El extremo frontal de la línea se conecta sin problemas con la línea de formación de gabinetes mediante rodillos motorizados para la carga automática. El extremo final se interconecta con un sistema AGV latente para el almacenamiento automático del producto terminado. Entre las estaciones se han dispuesto zonas de amortiguación de 2 metros para evitar congestiones. Un sistema a prueba de errores basado en RFID verifica en tiempo real la compatibilidad de las piezas, previniendo ensamblajes incorrectos. La línea completa admite una integración profunda con los sistemas ERP/MES para la emisión automática de órdenes de producción y la retroalimentación en bucle cerrado de datos de calidad.

V. Especificaciones técnicas

VI. Ventajas de la solución

El diseño modular permite reducir el tiempo de cambio de modelo a menos de 30 minutos. Los componentes clave provienen de marcas de alta confiabilidad, con un Tiempo Medio Entre Fallas (MTBF) superior a 8.000 horas, proporcionando una base sólida para la expansión elástica de la capacidad de fabricación.
