Línea de ensamblaje de vehículos turísticos

Esta instalación de fabricación de vehículos turísticos emplea una línea de ensamblaje flexible centrada en un sistema de arrastre por cadena en el suelo. A través de la coordinación entre el arrastre continuo en el piso y los equipos de elevación aéreos, esta solución se adapta con precisión a los requisitos de fabricación de “bajo volumen y alta variedad” de vehículos fuera de carretera, como los vehículos eléctricos de baja velocidad y los autobuses panorámicos de transporte.

Línea de chasis: proceso de ensamblaje continuo impulsado por cadena de arrastre en el piso

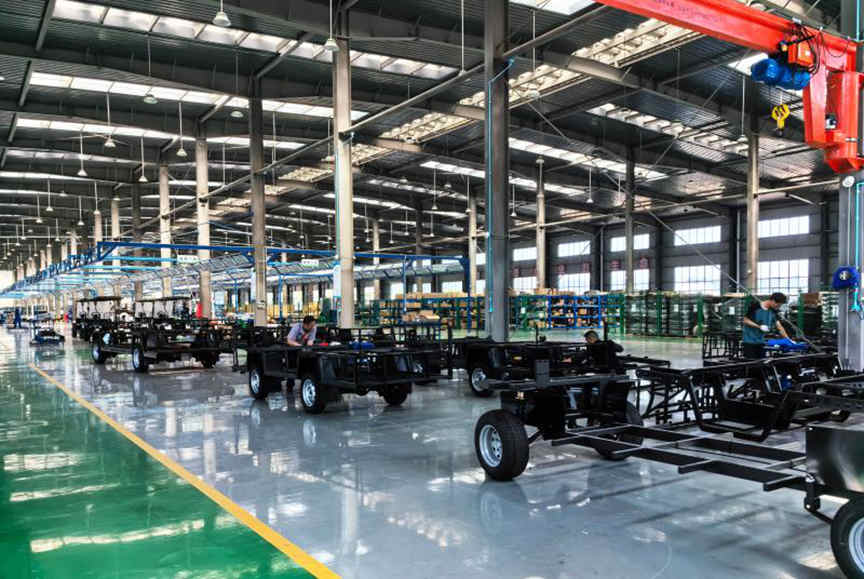

La sección frontal de la línea está diseñada como un área de preensamblaje del chasis. Se puede observar en el sitio que múltiples bastidores tubulares espaciales están firmemente fijados a las plataformas de la cadena de arrastre en el suelo. Este sistema de transporte está compuesto por rieles de aleación de alta resistencia empotrados y rodillos de precisión para soporte de carga, reemplazando el método tradicional de empuje intermitente por cadena de placas y logrando un desplazamiento continuo y estable de los bastidores a baja velocidad entre las estaciones de trabajo.

Dentro de esta área, los operarios completan secuencialmente el montaje de los conjuntos de suspensión delantera y trasera, la instalación del mecanismo de dirección y el tendido de las tuberías rígidas y flexibles del sistema de frenos. La operación estable a baja velocidad de la cadena de arrastre (generalmente configurada entre 3 y 6 metros por minuto) proporciona un tiempo de permanencia ampliado en cada estación para el ensamblaje del chasis, asegurando una distribución normalizada de las tuberías y que el torque en los puntos de conexión de carga cumpla con los estándares del proceso.

Área principal de ensamblaje: suministro logístico vertical y ensamblaje manual de precisión

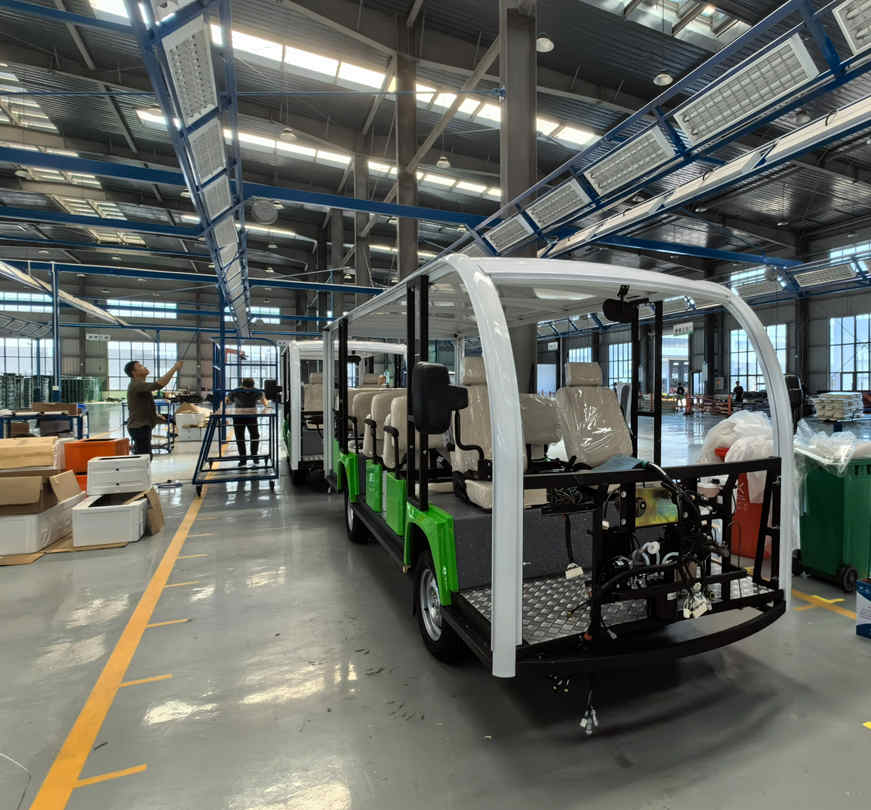

Cuando el chasis avanza hacia la sección de ensamblaje general, el enfoque del proceso cambia a la integración de la carrocería y los componentes interiores. En esta sección se despliega un sistema de elevación aérea tipo pórtico de color azul que abarca todo el taller. Este sistema puede elevar automáticamente módulos pesados como conjuntos de asientos y marcos de techo, posicionándolos con precisión justo encima de la estación de chasis correspondiente.

Posteriormente, los operadores en el piso completan la instalación de los paneles de acabado interior, el pegado del parabrisas frontal y el conexionado del arnés eléctrico de bajo voltaje del vehículo. Este modelo de colaboración de “alimentación automática aérea + ensamblaje manual en tierra” no solo mejora significativamente el uso del espacio vertical del taller, sino que también elimina por completo las interferencias cruzadas del transporte de materiales en el piso. Es especialmente adecuado para los procesos de personalización de vehículos turísticos que requieren inspecciones visuales frecuentes y ajustes manuales finos.

Especificaciones técnicas clave
