Línea de ensamblaje de monitores

Esta es una línea de producción automatizada diseñada para el ensamblaje en masa de monitores LCD de 19 a 65 pulgadas y señalización digital comercial. Considerando la fragilidad de los paneles de vidrio de gran formato y los requisitos de ensamblaje de componentes electrónicos de alta precisión en el interior, la solución adopta una cadena de doble velocidad (Welt) como arquitectura de transporte central, complementada con estaciones de trabajo modulares e independientes. Esto asegura el flujo estable de los subensamblajes pesados y, al mismo tiempo, reserva suficiente espacio operativo para el cableado de precisión y la calibración óptica.

I. Sistema de transporte y distribución en planta

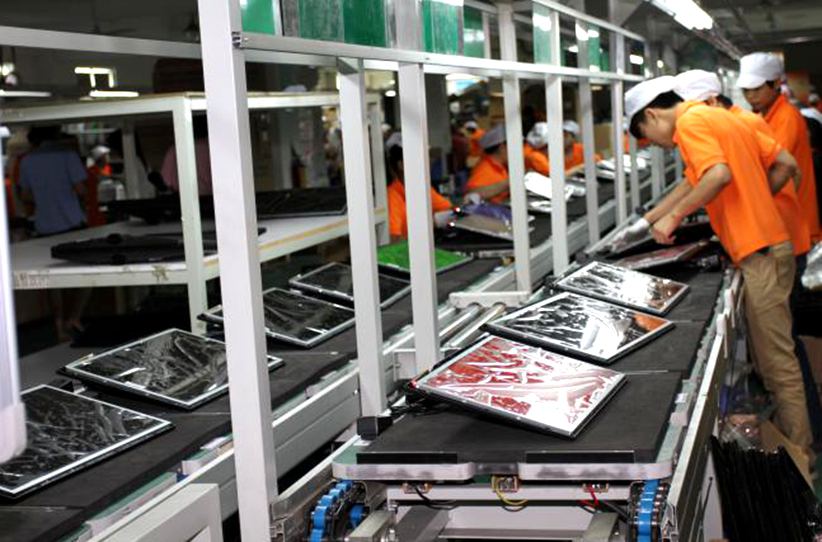

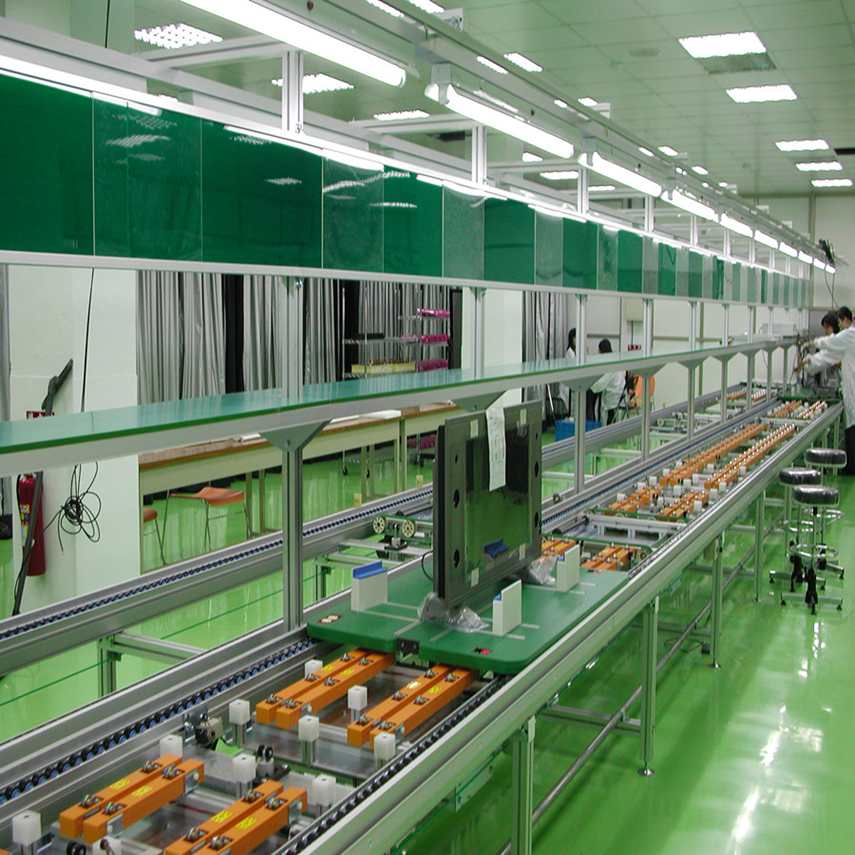

La columna vertebral de la línea es un sistema de transporte de cadena de doble velocidad de alta resistencia. La característica de almacenamiento en búfer por diferencial de esta cadena permite que, cuando una estación aguas abajo está ocupada, los portapiezas se acumulen automáticamente formando una cola sobre el cuerpo de la cadena. Esto logra una operación asíncrona de “cadena en movimiento, placa detenida”, eliminando de raíz las paradas totales de la línea causadas por retrasos en puntos específicos, algo común en las líneas síncronas tradicionales. En el centro de la línea se ha instalado un elevador vertical (elevación en eje Z) que transfiere con precisión los productos semiensamblados desde el nivel inferior al superior. Esto construye una logística en bucle cerrado de doble nivel dentro de la misma huella de la planta, maximizando enormemente la utilización del espacio. Cada estación está equipada con una mesa de trabajo antiestática de altura ajustable, rodeada de cortinas transparentes de PVC antiestáticas que aíslan eficazmente el polvo externo y eliminan el daño potencial de la electricidad estática en las tarjetas de control.

II. Flujo de procesos de ensamblaje principal

La secuencia del proceso se centra en el manejo a prueba de daños de los módulos de pantalla y la verificación de funciones electrónicas:

1. Ensamblaje de la placa trasera y componentes estructurales: Fijación de la carcasa trasera de plástico a la placa trasera de metal, completando simultáneamente la instalación del enchufe de alimentación, el eje de soporte de la base y los puntos de montaje VESA.
2. Ajuste de la luz trasera y el panel LCD (Módulo BLU): En áreas dedicadas con requisitos de limpieza, las tiras LED se adhieren con precisión dentro de la carcasa reflectora. Luego, el panel de vidrio LCD se coloca suavemente mediante ventosas de vacío o brazos mecánicos para evitar burbujas por compresión.
3. Conexión de placa base y calibración de pantalla: Conexión de los cables LVDS/eDP y las cintas flexibles del panel de botones. Tras encenderse, se inspeccionen los defectos de píxeles, las líneas brillantes y las fugas de luz periféricas utilizando patrones de prueba estándar.
4. Cierre del bisel frontal y acabado estético: Uso de accesorios neumáticos de prensado para ensamblar el marco frontal, atornillado automático en las cuatro esquinas, y finalmente el pegado del código SN del producto, la etiqueta de eficiencia energética y la placa de identificación de seguridad.
5. Verificación de envejecimiento (Burn-in): Los productos terminados se transfieren a bastidores de quemado fuera de línea, donde se reproducen continuamente imágenes de prueba estándar durante al menos 30 minutos, exponiendo tempranamente los riesgos de falla temprana en los circuitos integrados controladores o las fuentes de alimentación.

III. Mecanismo de inspección en línea y desviación

En la sección media de la línea se integran generadores de señales y módulos de inspección óptica automatizada (AOI). Si el sistema detecta un parpadeo anormal en la retroiluminación, ausencia de señal de video o un mal funcionamiento en los botones táctiles, el PLC central bloqueará inmediatamente el portapiezas actual y activará un empujador para desviar el producto defectuoso hacia un canal de revisión. Este mecanismo de prueba en línea estrechamente acoplado garantiza que el 100% de los productos que llegan a la etapa de embalaje tengan una conformidad funcional completa.

IV. Especificaciones técnicas

• Productos aplicables: Monitores LCD de 19–65 pulgadas / Pantallas de señalización digital comercial
• Ritmo de línea: Ajuste de frecuencia variable continuo (VFD), 8–15 metros/minuto
• Formato de transporte: Cadena de doble velocidad (compatible con elevación vertical y transferencia lateral)
• Requisitos neumáticos: 0,5–0,7 MPa (para accesorios de prensado y equipos de atornillado automático)
• Capacidad de carga del fixture: ≥20 kg por estación/paleta

V. Puntos destacados de la solución

Apoyándose en el mecanismo de elevación vertical, esta línea de ensamblaje de monitores supera con éxito las limitaciones físicas del diseño de diseño plano de un solo nivel, creando un flujo de producción de circulación de doble capa compacto que mejora significativamente la eficiencia de producción por unidad de área. Las estaciones utilizan plataformas de altura ajustable, permitiendo a los operadores elegir libremente entre el trabajo sentado o de pie según el tamaño del panel, reduciendo enormemente los riesgos de lesiones ocupacionales causadas por la manipulación repetitiva y el trabajo con la cabeza agachada.
