Línea de ensamblaje de camiones

1. Resumen de la línea de producción

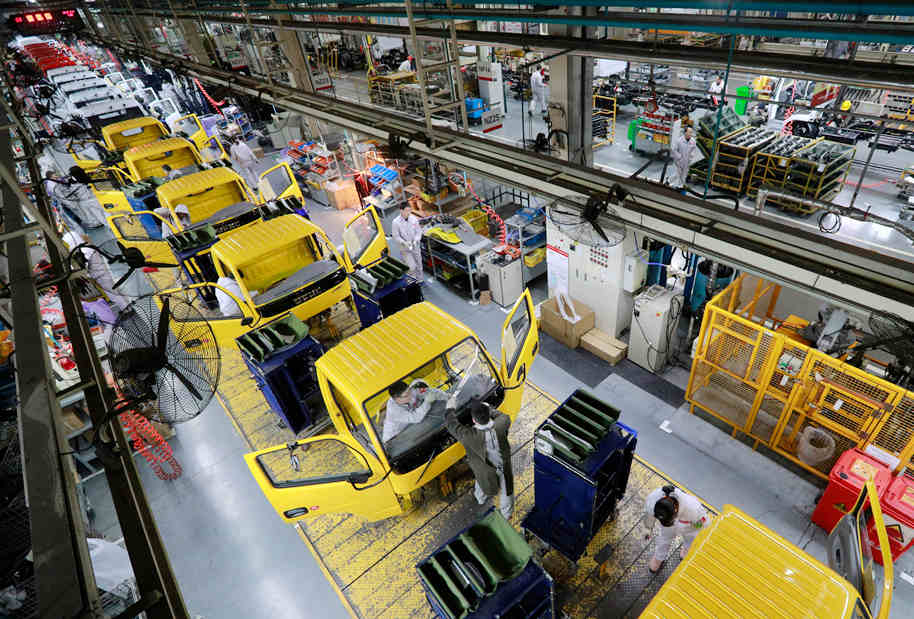

Esta es una solución de ensamblaje general flexible diseñada para camiones ligeros y medianos de múltiples plataformas comerciales. La línea completa adopta un diseño tridimensional de “transporte por patines en el piso + cadena acumulativa suspendida”: la capa del piso utiliza patines servoaccionados para soportar el chasis, permitiendo operaciones paralelas de ensamblaje del chasis y preensamblaje de interiores; la capa aérea emplea una cadena acumulativa para transferir y ensamblar la cabina y el tren motriz a la altura óptima. Los patines modulares amarillos admiten el cambio rápido de pasadores de posicionamiento, adaptándose a las diferencias de distancia entre ejes de diversas configuraciones superiores, como camiones de caja, plataformas y vehículos de ingeniería.

I. Módulos de proceso de ensamblaje central

1. Preprocesamiento del chasis y subensamblaje modular

El chasis es transferido por un polipasto autopropulsado hasta la estación inicial de los patines, donde los operarios realizan la impresión del número de bastidor y la preposición del eje delantero y trasero. Los encargados de las tuberías del chasis utilizan “vagones aéreos móviles” para facilitar el tendido de las líneas de freno neumático (tubo de nailon) y las tuberías de acero del combustible; todas las conexiones se someten a un proceso de eliminación de rebabas y verificación de limpieza antes del ensamblaje. La línea de subensamblaje de interiores emplea utillaje acompañante AGV para preensamblar el tablero de instrumentos, la alfombra y los asientos delanteros/traseros en un “módulo de cabina”, listo para ser llamado por la línea principal.

2. Ensamblaje de la cabina

El sistema aéreo EMS coloca con precisión la cabina pintada en la estación de ensamblaje principal. Los operarios utilizan balanceadores neumáticos para desmontar las puertas y enviarlas a una línea lateral de subensamblaje para la instalación independiente de los elevacristales, las cerraduras y los paneles interiores. Simultáneamente, en la línea principal se instalan el módulo frontal, el revestimiento del techo y el volante. La aplicación de adhesivo para el parabrisas se realiza mediante robot o una pistola manual, asegurando un ancho uniforme de la junta sellante para cumplir con los requisitos de protección contra el polvo y el agua.

3. Acoplamiento del tren motriz y el chasis

El motor y la transmisión se centran previamente en un carro de acoplamiento y luego son elevados por debajo del chasis mediante una unidad de elevación. Las operaciones críticas incluyen la alineación y conexión de las juntas universales del eje de transmisión, la purga de las líneas hidráulicas del embrague y el apriete con torque calibrado de los soportes del motor. Para camiones eléctricos ligeros, se añade adicionalmente la elevación de la batería de alto voltaje y la prueba de continuidad del circuito de interbloqueo de seguridad (HVIL).

4. Inspección y puesta a punto final del vehículo

Una vez en el piso, el vehículo pasa a un equipo de alineación de cuatro ruedas para ajustar la convergencia y el ángulo de caída. La zona de pruebas dinámicas incluye un banco dinamométrico para verificar la calibración del velocímetro, la distribución de la fuerza de frenado y la lógica de activación del ABS. En la cámara de lluvia se simulan condiciones de tormenta fuerte (precipitación ≥50 mm/min); la unidad debe mantenerse sellada durante 10 minutos sin fugas para ser aprobada. Finalmente, un inspector realiza una prueba en carretera para verificar la sensibilidad del cambio de marchas, el punto de agarre del embrague y la capacidad de retorno de la dirección.

II. Parámetros técnicos clave

III. Sistema de control de calidad

• Trazabilidad de datos de torque: Los pernos de conexión de los largueros del chasis y los pernos en U, considerados elementos de seguridad críticos, se aprietan con llaves dinamométricas digitales conectadas en red. Los datos de apriete se cargan en tiempo real al MES, permitiendo el rastreo de por vida de cada vehículo individual.
• Verificación de ajuste dimensional: Se utiliza un rastreador láser o calibradores de holgura/desnivel para inspeccionar la precisión de ajuste entre las puertas y los paneles laterales, asegurando una separación estética de ≤2,0 mm.
• Pruebas de rendimiento de sellado: Las líneas de freno se someten a una prueba de retención de presión de 0,6 MPa; cualquier caída de presión superior al umbral activa una alarma automática. La prueba de lluvia de la cabina incluye rociadores superiores, laterales e inferiores, cubriendo todas las soldaduras y áreas de juntas de sellado.
• Inspección funcional al 100%: Mediante equipos como CANoe para simular la comunicación de red del vehículo, se verifica exhaustivamente el funcionamiento de las luces, los limpiaparabrisas, el ABS y el borrado de códigos de falla en el tablero.

Capacidad de cambio de modelo: A través del cambio rápido de pasadores de posicionamiento en los patines y el ajuste eléctrico de los soportes de la suspensión, se logra una producción mixta de modelos con diferentes distancias entre ejes (por ejemplo, de 2800 mm a 5600 mm), controlando el tiempo de cambio de modelo dentro de los 45 minutos.
