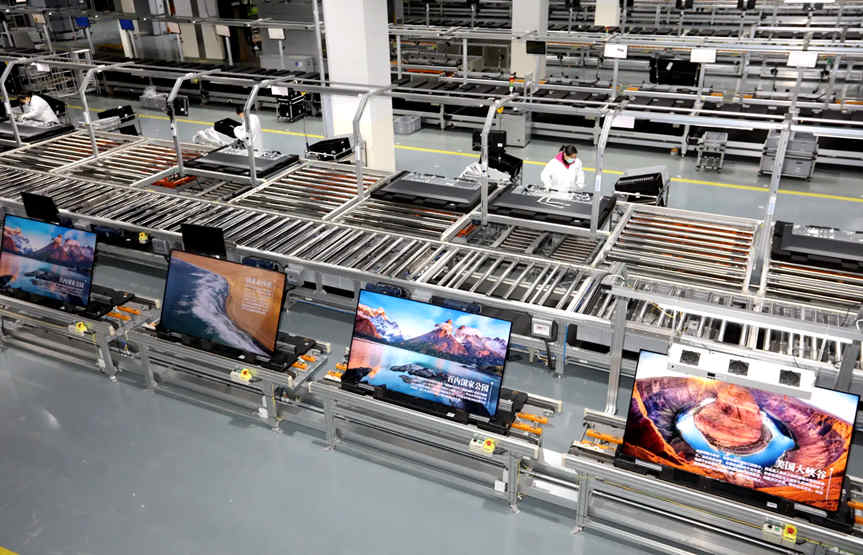

Línea de ensamblaje de televisores LCD

I. Resumen general

Este equipo es una línea de ensamblaje automatizada diseñada para el ensamblaje final de televisores LCD/LED​ (rango 32″ a 65″, ampliable a 85″). Cubre el subensamblaje de módulos, ensamblaje final, depuración óptica, envejecimiento (burn-in) en línea**​ y empaque. Con longitud de 50-100 m y 10-20 estaciones, utiliza transporte de cadena de tablillas y control centralizado por PLC, logrando flujo totalmente automatizado desde componentes hasta producto terminado.

Soporta producción mixta (mix-modelo): mediante recetas de programa y utillajes rápidos, la misma línea procesa múltiples tamaños. Integrable con el MES​ (Sistema de Ejecución de Manufactura) para trazabilidad y monitoreo de datos.

II. Detalles del proceso

1. Estructura

Marco de aluminio con cadena de doble velocidad o transportador de banda. Las paletas circulan con topes neumáticos para parada precisa. Diseño adaptable: distribución plana o bucle vertical multi-nivel​ (ej. módulos en 3er piso → ensamblaje/envejecimiento en 2do → pack en 1er piso, conectados por elevadores).

2. Flujo típico

Carga de LCM/chasis → Ensamblaje de reflector → Escaneo de código LB → Limpieza de placa difusora → Apilado manual SP/LGP/marco → Dispensado/atornillado → Unión de panel OC → Volteo → Inspección AOI​ → Test de iluminación → Envejecimiento → Test funcional FT → Empaque.

3. Módulos clave

• Apriete:​ Destornilladores con sensor de par; robot colaborativo de 6 ejes (repetibilidad ±0,05 mm).
• Laminación:​ Sistema de visión (CCD) asegura unión de pantalla con error < ±0,5 mm.
• Envejecimiento:​ 45–60 min en línea, con fuentes aisladas conmutables 110V/220V.
• Antiestático:​ Diseño ESD total, resistencia superficial 10⁶–10⁹ Ω​ para proteger drivers IC.

4. Control

PLC + HMI. Cada sección con protección de sobrecarga, tomas de tierra ESD, iluminación LED y portapaneles SOP. Comunicación con MES para seguimiento de SN y alarmas de takt.

III. Parámetros técnicos (Referenciales)

IV. Guía de selección

• Línea semiautomática:​ Para PYMES/OEM. Inversión moderada (500k–1.2M RMB). Requiere operarios.
• Línea totalmente automática:​ Con MES y robots. Base 2M+ RMB. Automatización en estaciones clave.
• Línea de alta velocidad:​ Takt <20 seg. Transmisiones y robots reforzados; inversión +60–80% vs estándar.
