Línea de ensamblaje de UAV

I. Resumen general

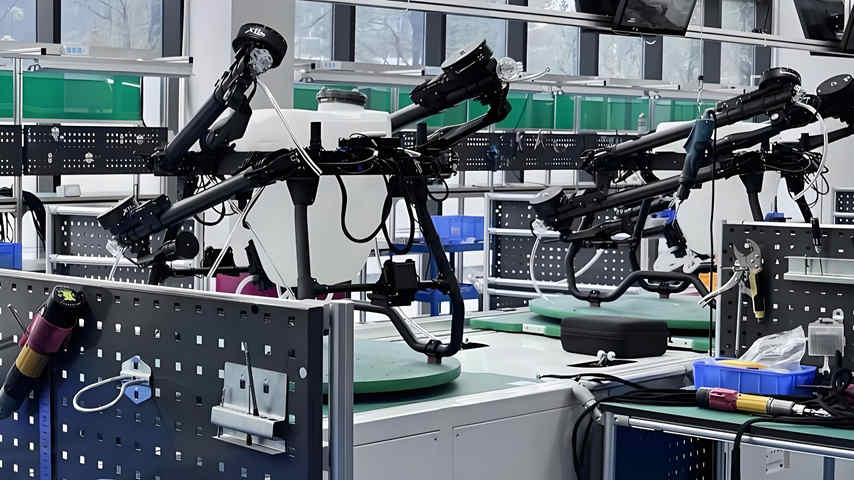

Los UAV (Vehículos Aéreos No Tripulados), pilares de la economía de baja altitud, han experimentado un crecimiento exponencial en consumo, industria y defensa (reconocimiento, armamento, iluminación, eVTOL). Dada la gran variación en tamaño, peso y procesos entre configuraciones (multirotor, ala fija, híbrido), se desarrolló esta plataforma de transporte lineal modular de cadena multivelocidad.

Gracias a su estructura mecánica modular, interfaces eléctricas estandarizadas y sistemas de transporte adaptables, cubre todo el espectro: desde micro-drones FPV hasta grandes drones agrícolas (>2.000 mm entre ejes). Puede operar como línea de ensamblaje final, subensamblaje, pruebas, envejecimiento (burn-in) o empaque. Cubre el flujo completo: montaje de fuselaje, instalación de FC/ESC, sistema de potencia (motor/hélice), cableado, calibración de sensores, pruebas FCT, inspección visual y pack-out.

II. Detalles técnicos

1. Transporte y acumulación (cadena multivelocidad)

Núcleo de cadena diferencial de triple velocidad​ sobre rieles de aluminio. En transporte libre, la placa (skid) supera la velocidad de la cadena. Al detectar la señal, un tope neumático​ eleva y fija la placa sobre rodillos de fricción (acumulación). Mientras la cadena sigue girando “en vacío”, el operario puede realizar trabajos demorados (ej. soldadura o ensamblaje de multi-ejes). Una vez soltado el topo, la placa retoma la marcha. Esto permite coordinar estaciones con tiempos de ciclo muy dispares en la misma línea.

2. Marco modular y estructura ajustable

Perfiles de aluminio industrial o acero con recubrimiento antiestático por pulverización. Patas con tornillos M16 para nivelación. Ancho ajustable mecánicamente (500–2.500 mm), compatible desde micro-multirotor (200 mm) hasta eVTOL grandes.

3. Control eléctrico y regulación

Motor de engranajes + VFD, regulación 0,5–15 m/min. PLC central con modos manual/auto, E-Stop y alarmas. Curvas de aceleración/desaceleración ajustables para evitar daño por inercia en FC y giroscopios.

4. Protección ESD y estación

Roller de ingeniería conductora + skid de baquelita/PVC antistático. Conectado a tierra con tiras de cobre. Cada estación: iluminación LED, toma 220V, acoplador neumático y soporte documento A4.

5. Integración y escalabilidad

Bucle cerrado con elevadores en los extremos. Interconectable con bancos de prueba, simuladores RTK y bancas de carga/descarga de baterías.

III. Parámetros técnicos
