Línea de ensamblaje de congeladores

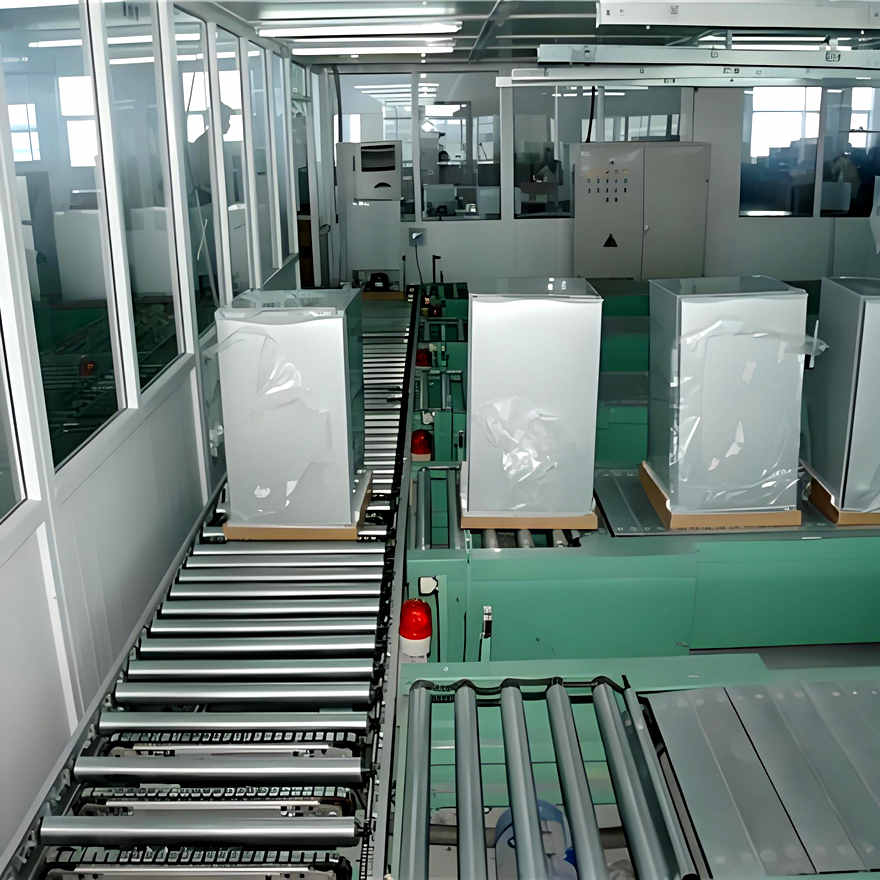

Esta es una línea de ensamblaje profesional diseñada para congeladores verticales de 80L a 500L y vitrinas refrigeradas comerciales tipo isla. Para abordar los desafíos logísticos que plantean los gabinetes de chapa de gran tamaño —por su peso y volumen considerables—, el sistema completo utiliza una línea principal de rodillos acumulativos de alta resistencia, complementada con una cámara aislada de espumación semiencerrada y un mecanismo automático de elevación y transferencia. Esto no solo garantiza el entorno de inyección de la capa aislante, sino que también reduce drásticamente el riesgo de daños superficiales causados por la manipulación manual.

I. Transporte motorizado y distribución de estaciones

La línea principal está construida con rodillos de acero galvanizado de servicio pesado. La capacidad de carga por estación supera los 150 kg, soportando de manera estable el peso total de un gabinete comercial completamente cargado. El espaciado entre rodillos se ha optimizado según la estructura de soporte de la base del gabinete para asegurar transiciones de elevación suaves y sin impactos. Una cámara aislada de espumación a la izquierda, independiente y a prueba de polvo y sonido, alberga la unidad de espumado de PU de alta presión, bloqueando eficazmente la dispersión de partículas de espuma y reduciendo la contaminación acústica (atenuación ≥15 dB). Un elevador transferencial automático crea una conexión flexible entre la línea principal y la zona de pruebas fuera de línea, permitiendo la desviación automática de productos no conformes.

II. Procesos centrales de ensamblaje y aislamiento térmico

1. Ensamblaje del revestimiento interior y el chasis: El revestimiento interior de aluminio estampado o chapa galvanizada prefabricada se fija al chasis pintado mediante remaches y tornillos autorroscantes, garantizando la estabilidad estructural en entornos de baja temperatura prolongada.
2. Preinspección del sistema de refrigeración: El compresor rotativo y el condensador (tipo serpentín de alambre o aleta) se someten a una prueba de retención de presión (≥1,5 MPa de nitrógeno) antes del ensamblaje. Solo se montan en el compartimiento trasero una vez confirmada la ausencia de fugas.
3. Inyección de espuma de alta presión: Un brazo robótico de seis ejes inyecta con precisión la mezcla líquida de poliuretano siguiendo una trayectoria predefinida. Los sensores de visión monitorizan en tiempo real la densidad de inyección y la uniformidad del relleno, controlando la densidad de la capa aislante entre 38 y 42 kg/m³ para asegurar que el gabinete esté libre de puentes térmicos.
4. Ensamblaje eléctrico y estético final: El termostato, la luz LED superior y las juntas magnéticas se instalan secuencialmente. Tras la conexión del arnés, se realiza una prueba de blindaje EMI y continuidad de tierra para evitar que el arranque y paro del compresor interfieran con el circuito de control.
5. Pruebas de seguridad en línea y detección de refrigerante: Se integran un probador de resistencia dieléctrica Hi-Pot (1500V AC / 1 minuto) y un detector de fugas de halógenos para escanear la resistencia de aislamiento y las micro-fugas de refrigerante en cada unidad.

III. Sistema de control de calidad y pruebas

Las torres de señalización Andon de tres colores ubicadas sobre las estaciones se comunican en tiempo real con el PLC. Si se detecta una desviación en la densidad de espuma, parámetros eléctricos fuera de rango o fugas de refrigerante, la línea se bloquea inmediatamente y activa una alarma audiovisual. Los productos defectuosos son desviados automáticamente por el elevador transferencial a un búfer de retrabajo. Cada producto terminado debe someterse a una prueba de envejecimiento de carga completa de al menos 2 horas, monitoreando la corriente de arranque del compresor, la curva de enfriamiento y la lógica de conmutación del termostato, garantizando la fiabilidad a largo plazo del sistema de gestión térmica.

IV. Especificaciones técnicas

V. Ventajas de la solución

Al encapsular el proceso de espumación física —que genera alto ruido y contaminación— dentro de una sala aislada independiente, se protege la salud de los operarios y se evita que las partículas de espuma contaminen la zona de ensamblaje eléctrico. El transporte mediante rodillos de servicio pesado reemplaza el manejo manual con transpaletas tradicionales, reduciendo significativamente la tasa de rayones en la superficie de los gabinetes de gran volumen. Esto maximiza tanto la Eficiencia General de los Equipos (OEE) como la Tasa de Primer Pase (FPY).
