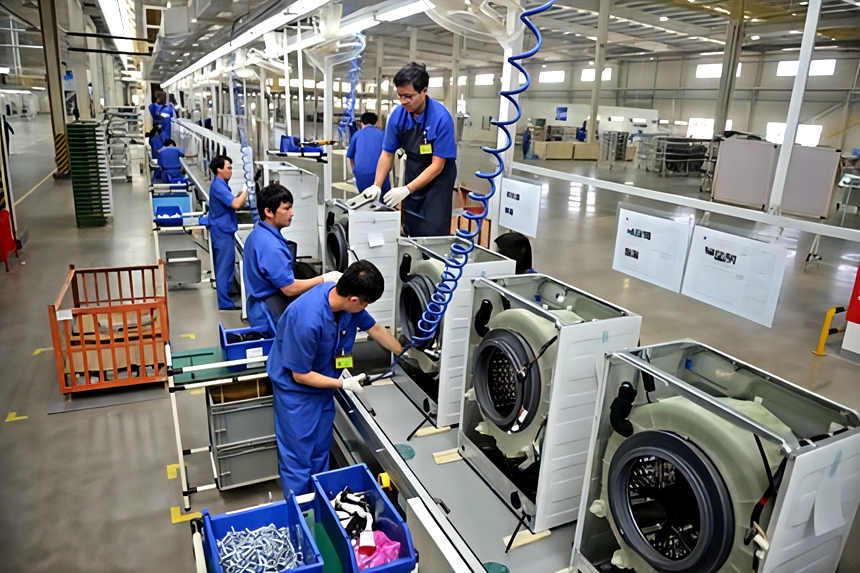

Línea de ensamblaje de lavadoras de carga frontal

Aquí tienes la traducción al español técnico-industrial, adaptada al vocabulario de maquinaria y líneas de producción que ya veníamos usando (ideal para propuestas técnicas o catálogos):

1. Resumen: De la tipología de lavadoras a la solución de ensamblaje

En el sector de electrodomésticos de línea blanca, las lavadoras se clasifican principalmente en dos grupos según su estructura: lavadoras de carga superior (tipo pulsador)​ y lavadoras de carga frontal (tipo tambor).

Las unidades de carga superior generan flujo mediante el giro alterno de un pulsador en la base, eliminando la suciedad por fricción física. Su estructura es minimalista (esencialmente un tambor interior con tapa superior), lo que reduce los puntos de ensamblaje y agiliza el proceso productivo.

Por el contrario, las lavadoras de carga frontal adoptan una estructura horizontal suspendida. Durante el ciclo, la ropa se eleva por la pared del tambor y cae por gravedad, logrando la limpieza mediante una acción mecánica de percusión y fricción suave. Frente a los modelos de pulsador, las unidades de tambor integran componentes adicionales: contrapesos de hormigón, sistema de amortiguación, junta de puerta (empaque), resistencia eléctrica y cierre electrónico. El peso neto aumenta considerablemente (60-80 kg típicamente) y el proceso es más complejo, exigiendo al equipo de producción mayor capacidad de carga, precisión de posicionamiento y rigurosos controles eléctricos.

Para responder a estos desafíos estructurales, nuestra línea dedicada para tambores cubre el ciclo completo: desde la carga del chasis, montaje del tambor y cerramiento del gabinete, hasta la fijación de contrapesos, tendido de tuberías, montaje de puerta, pruebas EOL y embalaje final.

2. Desglose del proceso: Ingeniería de precisión para tambores

Preensamblaje de chasis y tambor interior

En la estación de preensamblaje, los operarios montan secuencialmente los amortiguadores (4 juegos), el conjunto del tambor, el motor y la polea sobre el accesorio del chasis. El apriete del motor se realiza con herramienta neumática de par digital controlado (8-12 N·m), garantizando una tensión de correa uniforme entre unidades. Finalizado esto, un mecanismo de transferencia elevador traslada el conjunto automáticamente a la línea principal.

Cerramiento del gabinete y alineación coaxial

El gabinete (chapa metálica o inyección PP) se eleva mediante un brazo de equilibrio y se posiciona con precisión sobre el tambor. Topes laterales en la línea aseguran la concentricidad entre gabinete y chasis, con una desviación ≤ 1,5 mm. Tras el ajuste, los pernos laterales se aprietan con estaciones automáticas/manuales a 5-8 N·m.

Fijación de contrapesos y tendido de tuberías

Los contrapesos superior/frontal (peso unitario 15-25 kg, hormigón/fundición) se asisten con pórticos de equilibrio por resorte. Los pernos se fijan a 15-20 N·m. Luego se conectan mangueras de entrada, tubo de la bomba de desagüe, cable principal y toma de tierra. Se instalan abrazaderas antivibración cada ≤ 150 mm​ para evitar desgastes por fatiga.

Ajuste y ensamblaje de puerta

Tras instalar la bisagra y el vidrio frontal, el técnico calibra el espacio perimetral entre puerta y gabinete, manteniéndolo uniforme en el rango de 3-5 mm. El conector del cierre se inserta con una herramienta de presión dedicada para asegurar la continuidad de la señal de bloqueo.

Pruebas de fin de línea (EOL)

La unidad completa pasa por un control integral:

• Continuidad de tierra:​ Corriente 25A, resistencia ≤ 0,1 Ω (Aprobado).
• Prueba Hipot (soportada):​ CA 1250 V / 1 min, corriente de fuga ≤ 5 mA.
• Funcional (Burn-in):​ Verificación activa de llenado, drenaje, inversión de motor, resistencia calefactora y lógica de puerta.
• Ruido y vibración:​ Ejecutado en sala insonorizada (ruido base ≤ 35 dB(A)) a 800 / 1200 / 1400 rpm; los criterios de acepta/rechaza siguen el protocolo específico del cliente.

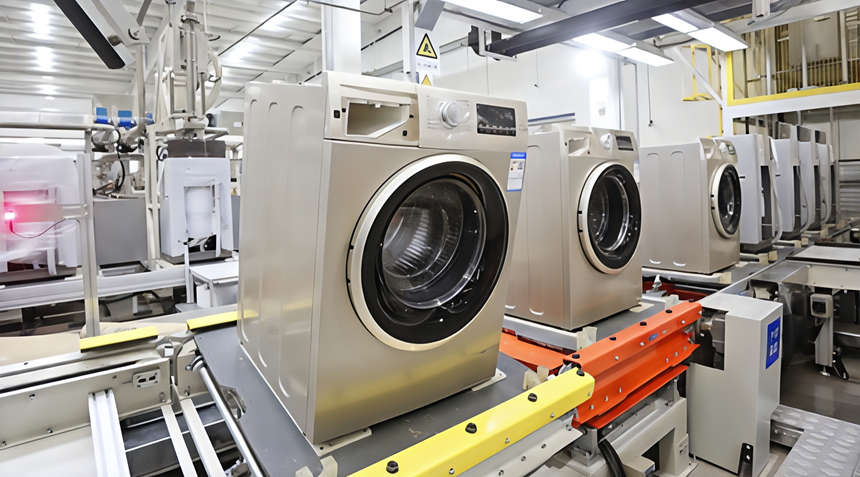

Embalaje y salida

Las unidades OK se recubren con película PE automática. Los accesorios y manuales se insertan manualmente, seguido de plegado automático de caja, sellado y flejado. El producto final rueda por transportadores de rodillos hasta la zona de paletizado o el punto de acoplamiento AGV.

3. Especificaciones técnicas: Línea de ensamblaje de carga frontal
