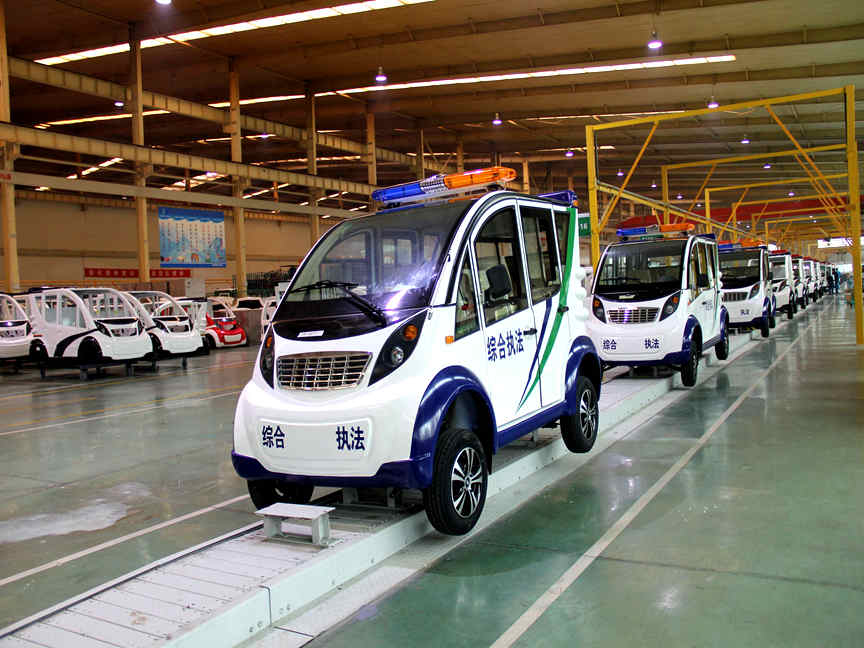

Línea de ensamblaje de coches de patrulla (vehículos de propósito especial)

I. Resumen de la solución

Este sistema de ensamblaje final flexible está diseñado para vehículos eléctricos de vigilancia de 2 a 8 plazas, micro-camiones de bomberos y vehículos de aplicación especial para la aplicación de la ley urbana. Considerando que este tipo de vehículos suelen tener un tamaño de carrocería grande, un peso en orden de marcha elevado y requieren pruebas de energización de alto y bajo voltaje durante el ensamblaje, la columna vertebral de la línea adopta una arquitectura de transporte compuesta de “patines de cadena de arrastre enterrada + rodillos de superficie”. Esto supera eficazmente las limitaciones de carga de los monorrieles aéreos tradicionales y la falta de precisión de posicionamiento de las bandas transportadoras.

La línea abarca etapas críticas como la localización inicial del chasis, el ensamblaje modular del bastidor, el acoplamiento preciso de la carrocería, la integración de los sistemas eléctricos y de iluminación de emergencia, y la puesta en marcha del vehículo completo. El mecanismo de transporte circular de patines permite una transferencia puntual con precisión milimétrica de piezas pesadas entre estaciones, siendo compatible sin interrupciones con la producción mixta en la misma línea de vehículos de patrulla descapotables y transportes blindados totalmente cerrados.

II. Arquitectura de procesos y flujo

1. Estructura del sistema de transporte

El núcleo de la línea es un transportador de cadena de arrastre de tipo enterrado: la unidad motriz se aloja en una zanja subterránea, dejando solo los rieles de guía para los patines a nivel del piso, eliminando así cualquier obstáculo en la superficie que interfiera con el tráfico logístico. La superficie del patín integra asientos de posicionamiento en V y pasadores de bloqueo rápido, que aseguran firmemente bastidores de diferentes distancias entre ejes, garantizando que la pieza no se desplace ni vibre durante el apriete de pernos con herramientas neumáticas de alto par. Dependiendo de las condiciones reales del taller, la línea se puede organizar de manera flexible en línea recta, forma de “U” o en un bucle tridimensional de tres niveles.

2. Secuencia típica de ensamblaje

Carga del chasis → Integración del sistema de tres eléctricos (motor de tracción / controlador / paquete de baterías) → Ensamblaje del eje delantero/trasero y suspensión → Acoplamiento carrocería-chasis (alineación precisa mediante mesa de elevación hidráulica) → Instalación de tablero de instrumentos, puertas y asientos de pasajeros → Tendido del arnés eléctrico y cableado de luces de emergencia / barras de destello → Autodiagnóstico de energización de alta y baja tensión → Pruebas de distancia de frenado y ángulo de dirección → Aplicación de calcomanías y marcas de identificación → Salida del producto terminado.

3. Módulos clave del proceso

• Alineación de acoplamiento: Se utilizan brazos de equilibrio neumático o polipastos eléctricos junto con topes de piso ajustables para compensar dinámicamente la deflexión del chasis causada por su propio peso, asegurando una holgura de unión uniforme entre la carrocería y el bastidor.
• Preensamblaje eléctrico dedicado: Se establece una estación de trabajo independiente para el pre-cableado de arneses complejos, enfocada específicamente en la prueba lógica de sirenas de policía, megáfonos y luces estroboscópicas. El área de pruebas cuenta con fuentes de alimentación regulables para simular fluctuaciones de voltaje bajo diferentes condiciones de trabajo.
• Tratamiento anticorrosivo e inspección inferior: Se integra una plataforma de elevación tipo foso en estaciones específicas de la línea, facilitando a los operarios la aplicación de cera anticorrosiva en los puntos de soldadura del chasis y el apriete final de las tuercas inferiores con herramientas de par calibrado.

4. Control digitalizado

La capa de control se basa en una red PLC distribuida sobre Ethernet industrial, que programa automáticamente el ritmo de acumulación de los patines y el tiempo de ciclo de producción. El sistema admite la expansión de un módulo de diagnóstico en línea del BMS (Sistema de Gestión de Batería), permitiendo la lectura en tiempo real de parámetros críticos como el voltaje de las celdas y la resistencia de aislamiento durante el ensamblaje. Estos datos se vinculan al código VIN, logrando un ciclo de trazabilidad de calidad en todo el ciclo de vida del vehículo.

III. Parámetros técnicos clave

IV. Recomendaciones de selección de configuración

• Solución estándar de cadena de arrastre: Orientada a vehículos de patrulla descapotables y vehículos de aplicación de la ley ligeros; inversión inicial económica y operación estable y confiable.
• Solución híbrida AGV + cadena de arrastre: Dirigida a vehículos especiales grandes con cabinas de conducción cerradas e independientes. Al eliminar los rieles fijos, se mejora enormemente la libertad en la planificación logística del taller.
• Versión de optimización ergonómica: Sobre la base de la línea de cadena de arrastre, se agregan mesas giratorias y plataformas de elevación en las estaciones, permitiendo a los operarios completar el ensamblaje lateral y superior de la carrocería en posición de pie, mejorando significativamente la calidad y consistencia del ensamblaje de las piezas estéticas.
