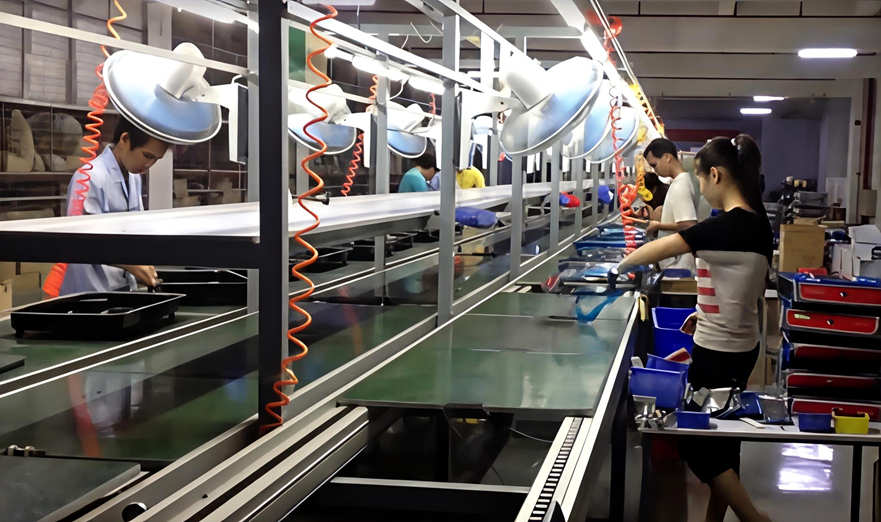

Línea de ensamblaje de cocinas a gas

I. Resumen general: Desafíos y solución para líneas de ensamblaje de estufas a gas

La estufa a gas es el electrodoméstico central de la cocina moderna. Su arquitectura integra el sistema de combustión (cabeza del quemador, divisor, tapas), el sistema de suministro (cuerpo de válvula, inyector, tubería), el sistema de ignición (pulsador electrónico) y la protección de seguridad (termopar / corte por falta de llama), coronados por pesados paneles de vidrio templado o acero inoxidable. Su ensamblaje exige un acoplamiento preciso, pruebas rigurosas de estanqueidad de gas​ y controles eléctricos, imponiendo estándares muy altos al ritmo de producción y la gestión de calidad en proceso.

Es crítico destacar que las estufas se clasifican según el gas combustible: GLP (Código Y), Gas Natural (Código T)​ y Gas de Hulla Artificial (Código R). Cada uno posee presiones nominales distintas (2800 Pa / 2000 Pa / 1000 Pa), diámetros de inyector específicos y geometrías de válvula incompatibles entre sí. Esto obliga a los fabricantes a realizar producción flexible mixta​ en la misma línea.

Esta solución entrega una línea de ensamblaje final automatizada integral. Mediante transporte continuo y operaciones por estación, cubre el ciclo completo: desde la carga del chasis, montaje de combustión, conexión de válvulas, cierre de panel, test de fugas hasta el empaque. Es adaptable a modelos de sobremesa, empotrables, módulos integrados y unidades comerciales de alta potencia, soportando la fabricación simultánea de modelos de 1, 2 o 3 quemadores y múltiples gasificaciones.

Frente al método tradicional de ensamblaje en piso (disperso), esta línea resuelve los puntos críticos de la industria: manipulación de cargas pesadas (vidrio/vaciado) y riesgo de impactos. Los accesorios dedicados permiten transferir piezas pesadas sin esfuerzo, garantizando la integridad del circuito de gas y elevando el índice de aprobación de fábrica bajo la norma nacional GB 16410-2020.

II. Desglose del proceso: Precisión de adentro hacia afuera

La línea sigue una lógica de ensamblaje “núcleo primero, acabado después”, con interfaces dedicadas en cada estación:

1. Carga del chasis:​ La base metálica estampada se coloca en la paleta dedicada. (La paleta lleva cojines antiarañazos para proteger el recubrimiento).
2. Sistema de combustión:​ Montaje secuencial de la cabeza del quemador, divisor y tapas (fuego grande/pequeño). El posicionamiento fijo evita desplazamientos de las piezas de fundición que causarían fugas internas.
3. Conexión de válvula y tubería (Específico por gas):​ Según el código Y/T/R del pedido, se instala el cuerpo de válvula y el inyector calibrado. Se usan abrazaderas rápidas para facilitar el cambio de configuración de gas sin detener la línea.
4. Ignición y seguridad:​ Instalación del pulsador y caja de baterías. Se fija el termopar asegurando que su punta apunte exactamente a los orificios de la llama piloto para garantizar el corte automático.
5. Bandeja y accesorios:​ Colocación de la bandeja colectora y casquillos de las perillas.
6. Cierre del panel superior:​ Un brazo robótico o balancín neumático eleva el pesado panel de vidrio/acero, lo alinea y se fija con llaves eléctricas en patrón diagonal. La línea soporta los >20 kg sin oscilaciones, previniendo golpes entre panel y chasis.
7. Test de estanqueidad (EOL):​ La unidad entra en cámara de prueba o se conecta a inyectores de aire. Sensores de alta precisión detectan fugas en la entrada, inyectores y uniones. Los fallos se rechazan automáticamente.
8. Inspección visual y pack-out:​ Limpieza de superficie, envoltura en film, inserción en bandeja anti-explosión, manuales y sellado final.

Todo el transporte horizontal recae en la cadena; el operario solo realiza el trabajo fino en punto fijo.

III. Especificaciones técnicas: Transportador de servicio pesado

1. Características principales del sistema de transporte

• Función de acumulación (no presión):​ Cadena de doble velocidad reforzada. Si una estación se detiene, la cadena sigue girando libremente; las paletas posteriores esperan sin bloquear la línea (ideal para retrabajos de gas).
• Ultra carga y protección:​ Capacidad de 300–600 kg/estación. Superficie de paleta con polímero blando anti-impacto, evitando abolladuras en piezas de hierro fundido o vidrio.
• Posicionamiento y cambio rápido:​ Topado neumático de alta precisión. Admite mezcla de modelos (1/2/3 quemadores) y gasificaciones. Un simple cambio de pasador en la paleta adapta el ancho del producto.
• Aislamiento de seguridad:​ Barandillas y pantallas de acrílico transparente aislantes en ambos lados para proteger al operador.

2. Tabla de especificaciones técnicas

Resumen ejecutivo

Con tecnología de transmisión madura y adaptaciones exclusivas para la industria (multi-gas, mix-modelo, test de fugas integrado y diseño anti-colisión), esta línea de ensamblaje final para estufas a gas brinda una solución eficiente, segura y de alta calidad. Totalmente personalizable según el layout de la planta y objetivos de capacidad (Takt Time).
