Línea de ensamblaje de vehículos todo terreno (ATV)

I. Posicionamiento del producto y escenarios de aplicación

El ATV está especialmente diseñado para vehículos todo terreno (ATV), vehículos utilitarios de tareas (UTV) y buggies ligeros todoterreno. Ante los puntos débiles de la industria de este tipo de vehículos —múltiples variedades, pequeños lotes, estructura compacta y espacio de ensamblaje reducido—, la línea de producción adopta un modo de operación síncrona bilateral. Integra transporte automatizado, suministro bilateral de energía y gas, así como tecnologías de ensamblaje flexible modular, adecuada para la fabricación a gran escala de vehículos todoterreno de alto rendimiento.

II. Parámetros técnicos centrales y configuración de hardware

1. Sistema transportador de rieles deslizantes con conexión automática bilateral
Para cumplir con los requisitos de ensamblaje de vehículos de carrocería estrecha, la línea de producción abandona las zanjas anchas tradicionales o los carros grandes y adopta la tecnología de línea bilateral de conexión automática.
– Estructura del riel: La línea principal adopta rieles deslizantes de aleación de aluminio o acero de alta resistencia (normalmente perfiles industriales de aluminio de 28mm×28mm o 43mm×43mm) con accionamiento independiente en ambos lados.
– Portador móvil: Se adoptan pestillos móviles personalizados en forma de H o de I. La distancia entre ejes se puede ajustar rápida y continuamente dentro del rango de 1000mm a 1500mm según la distancia entre ejes delantera y trasera de los vehículos, lo que permite que una sola línea de ensamblaje admita múltiples modelos con diferentes distancias entre ejes.
– Control de operación: Equipado con motores de corriente alterna de frecuencia variable de 1,5kW a 2,2kW. La velocidad de operación es ajustable entre 0,5m/min y 10m/min, y la precisión de posicionamiento alcanza ±1mm.

2. Tecnología de suministro de energía en voladizo y suministro centralizado de gas
Para aprovechar eficientemente el espacio sobre la línea de ensamblaje, la línea de producción está equipada con un sistema de tuberías altamente integrado.

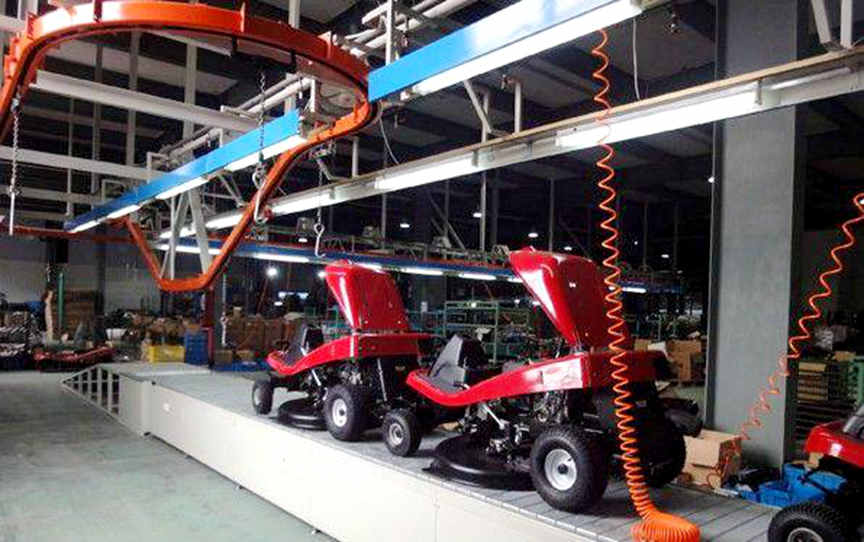

– Riel conductor de energía: Rieles conductores tubulares de múltiples etapas en rojo y azul se extienden sobre el área superior (especificaciones como 4P 16A o 4P 35A). Admite el suministro de energía trifásico de cuatro hilos, y la distancia de transmisión de un solo riel conductor puede superar los 50m, proporcionando energía estable para las herramientas de viaje y las herramientas eléctricas.
– Sistema centralizado de suministro de gas: Toda la línea está equipada con mangueras de aire en espiral reforzadas con hilo de poliuretano (PU) de color naranja (diámetro de tubería Φ8mm o Φ10mm, longitud estirable de 5m a 8m). Con este diseño, los operadores en las estaciones de trabajo pueden estirar libremente las mangueras de aire para operar llaves neumáticas o inflar neumáticos mientras los vehículos se mueven. Las mangueras se retraen automáticamente después de soltarlas, eliminando los peligros de seguridad potenciales causados por el arrastre de tuberías.

3. Plataforma de ensamblaje flotante ergonómica
Los vehículos se procesan en plataformas independientes de estructura de acero de alta resistencia (con placas de acero estampadas antideslizantes de 3mm o tableros de madera antiestáticos de alta densidad de 10mm) en el flujo de ensamblaje.
– Ajuste de la plataforma: La altura de la plataforma varía de 650mm a 750mm (de acuerdo con el estándar ergonómico del percentil 95). Se reserva un mecanismo de piñón y cremallera que se mueve sincrónicamente con el cuerpo de la línea principal para garantizar una estabilidad estática completa de los vehículos en las zonas de ensamblaje manual.
– Diseño anticolisión: Se instalan amortiguadores anticolisión de poliuretano en ambos extremos de la plataforma para evitar colisiones rígidas durante el arranque y la parada de los vehículos.

4. Herramientas de viaje multifuncionales y tableros para colgar herramientas
– Accesorios de viaje: Cada estación de ensamblaje está equipada con accesorios de acero estampado personalizados con una fuerza de sujeción superior a 500N, que pueden fijar firmemente los brazos oscilantes delanteros y traseros de los buggies y evitar el desplazamiento del vehículo durante el ensamblaje de los motores y los sistemas de transmisión.
– Tableros para colgar materiales: Los estantes de flujo de materiales se instalan en el lateral de los rieles deslizantes, con soporte para montar contenedores de materiales especiales y soportes de procedimientos operativos estándar (SOP) para lograr una gestión visual de materiales.

III. Flujo de proceso central y aspectos técnicos destacados

– Tecnología de ensamblaje a ciegas para trenes motrices: Gracias al sistema de alineación precisa de los rieles deslizantes bilaterales, los operadores pueden completar el izado de los conjuntos de motores, la conexión de los ejes de transmisión y el posicionamiento por soldadura de los sistemas de escape mientras los vehículos están suspendidos, reduciendo en gran medida la dificultad de ensamblaje de los componentes pesados.
– Prueba de continuidad del sistema eléctrico: Se dispone una estación de pruebas eléctricas integral al final de la línea de ensamblaje. El circuito de suministro de energía del riel conductor energiza directamente el vehículo completo para las pruebas, lo que puede inspeccionar simultáneamente la comunicación de la ECU, los sistemas de encendido y la conductividad del arnés de cableado del vehículo completo (voltaje de prueba: DC 12V/48V; corriente de prueba ≤20A).
– Preinspección del balanceo dinámico de las cuatro ruedas: En la estación final de salida de línea, la plataforma cambia automáticamente al modo de elevación para elevar los vehículos a la altura de mantenimiento, facilitando la inicialización de la presión de los cuatro neumáticos y la precalibración del balanceo dinámico, para garantizar la estabilidad de conducción a alta velocidad de los vehículos terminados entregados de fábrica.
