Línea de ensamblaje de hornos microondas

Esta es una solución de línea de producción automatizada diseñada para el ensamblaje en masa de hornos microondas domésticos. Considerando que este tipo de producto involucra una gran cantidad de ensamblaje manual y que los tiempos de ciclo varían en cada estación, el mecanismo de transporte central seleccionado es la cadena diferencial de doble velocidad (Welt). Este diseño permite que las placas de trabajo se acumulen y almacenen en búfer automáticamente cuando hay congestión aguas abajo, evitando que una parada puntual paralice toda la línea, lo que se adapta perfectamente a las características de producción de múltiples procesos con tiempos de ciclo variables.

I. Transporte tridimensional de doble nivel y distribución en planta

La columna vertebral de la línea es un sistema de circulación de cadena de doble velocidad de precisión. Su estructura única de rodillos diferenciales permite que las placas de trabajo cargadas con productos puedan desacelerarse o detenerse de forma independiente durante el avance a lo largo de la línea, sin interrumpir la operación de toda la línea.

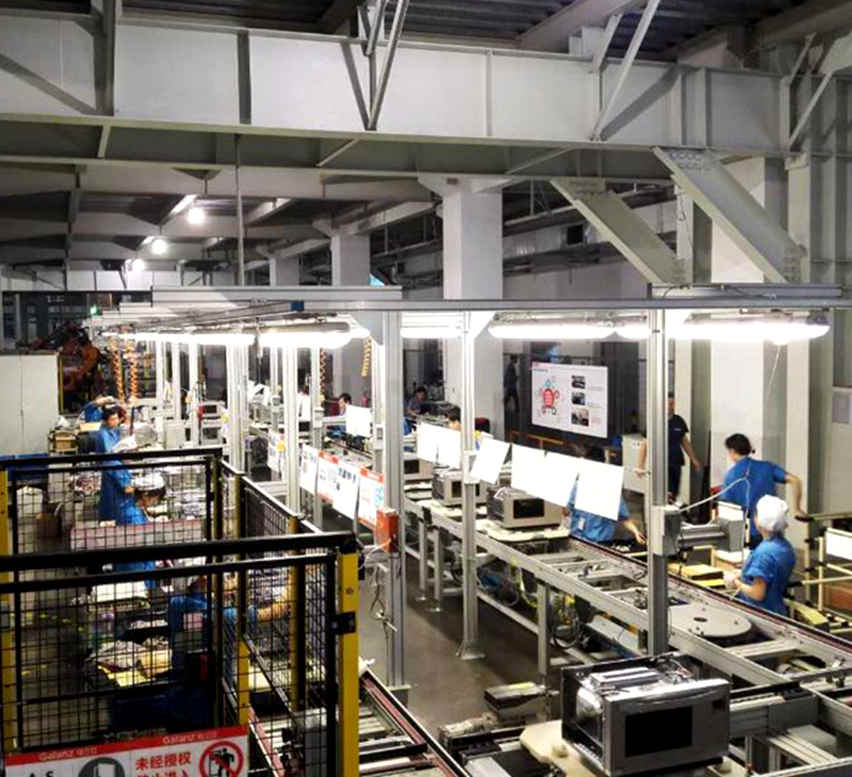

Arquitectura de retorno de doble nivel: La línea adopta un diseño de bucle cerrado tridimensional de doble nivel. El nivel superior sirve como línea principal de ensamblaje, encargada de transportar los microondas semiensamblados hacia adelante; el nivel inferior utiliza el espacio de la zanja para construir un canal de retorno de placas vacías, permitiendo que las placas de trabajo vacías regresen automáticamente al punto de inicio sin ocupar espacio adicional en el piso, maximizando enormemente la utilización del espacio de la planta.

Marco modular de perfiles de aluminio: Toda la línea está construida con perfiles de aluminio industriales, equilibrando la resistencia estructural y el peso ligero. A ambos lados se cuelgan cortinas semitransparentes antiestáticas que bloquean eficazmente la entrada de partículas de polvo al interior de la cavidad durante el ensamblaje, al tiempo que garantizan una iluminación interna adecuada.

II. Flujo de ensamblaje principal y pruebas funcionales

Adaptado a los requisitos técnicos de “cavidad sellada de alta tensión y alta frecuencia” del microondas, el flujo de trabajo se organiza de la siguiente manera:

1. Ensamblaje del bastidor de la cavidad y la puerta: Fijación de la cavidad metálica estampada a la placa de trabajo, instalación de las bisagras de la puerta y los microinterruptores de enclavamiento de seguridad. Esta estación requiere una calibración estricta de la separación de la puerta para asegurar que la fuga de microondas cumpla con los estándares internacionales de seguridad.
2. Integración del magnetrón y del sistema de alta tensión: Instalación del componente de calentamiento principal (magnetrón) junto con el capacitor de alta tensión y el diodo. Debido a la participación de circuitos de alta tensión, esta estación exige que los operarios estén certificados y utilicen herramientas aisladas especializadas.
3. Panel de control y conexión de arnés: Conexión del panel de membrana y los cables de la PCB principal, seguido de una prueba básica de continuidad del circuito.
4. Pruebas de seguridad y rendimiento (FCT): Cada unidad debe someterse a rigurosas inspecciones en línea antes de salir de la línea, incluyendo: prueba de durabilidad del interruptor de la puerta, escaneo de fuga de microondas (PRUEBA DE FUGA) y verificación de la uniformidad de calentamiento (generalmente usando un vaso de agua estándar para observar el estado de ebullición).
5. Embalaje automático del producto terminado: Los productos calificados fluyen hacia máquinas automáticas de encajado para completar el sellado de cajas y la paletización.

III. Sistema de control de calidad y monitoreo de seguridad

• Mecanismo a prueba de errores (Poka-Yoke): Las placas de trabajo incorporan pasadores de posicionamiento e identificación por RFID/chip. Solo las placas que tengan instaladas correctamente la puerta y los interruptores de seguridad pueden pasar por las estaciones de inspección específicas; de lo contrario, el sistema emitirá una alarma y bloqueará el artículo.

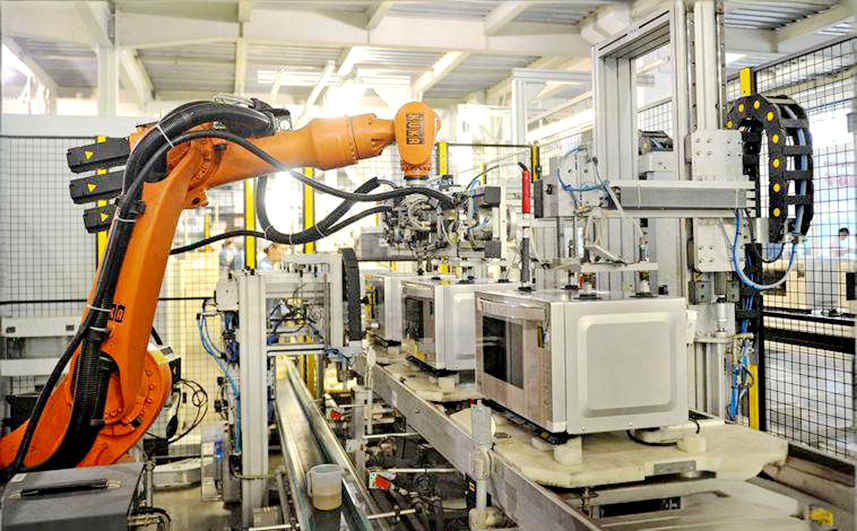

• Interlocks de seguridad: El perímetro de la línea está equipado con barandillas de seguridad amarillas y negras y cables de parada de emergencia, cumpliendo con la norma ISO 10218 para la seguridad de la robótica y la automatización industrial.
• Gestión visual: Las pantallas aéreas muestran los Procedimientos Operativos Estándar (SOP) y el progreso de producción en tiempo real. Los empleados usan uniformemente overoles anti-ESD y cubre dedos para prevenir la contaminación por huellas dactilares en los paneles negros de microcristal.

IV. Parámetros técnicos

V. Ventajas de la solución

En comparación con las soluciones de transporte tradicionales de cadena de tablillas o banda, la cadena de doble velocidad otorga una flexibilidad significativa a la línea de ensamblaje de microondas. Elimina la necesidad de depender de complejas matrices de sensores para gestionar la congestión; la capacidad de acumulación física resuelve los cuellos de botella del ensamblaje desde el origen. Además, la estructura de doble nivel crea una ruta logística de bucle cerrado, minimizando el tráfico cruzado en el piso y la doble manipulación, lo que representa una solución clásica para los talleres modernos de ensamblaje final de pequeños electrodomésticos.
