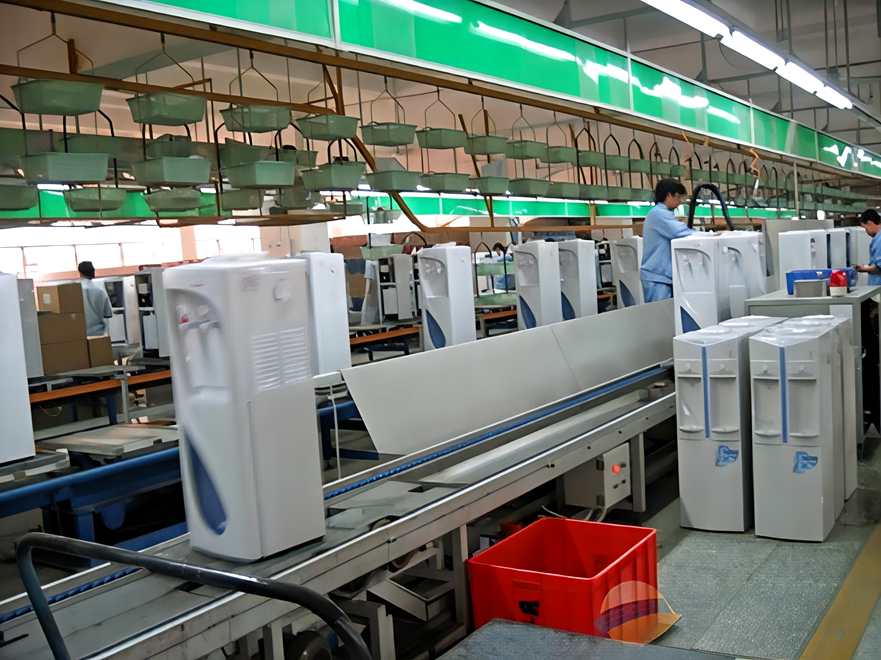

Línea de ensamblaje de dispensadores de agua

Esta es una solución de ensamblaje automatizado para la producción a gran escala de dispensadores de agua fría y caliente de pie. Abordando los puntos críticos del proceso, como el gran volumen de las carcasas de chapa, la susceptibilidad a los rasguños de los paneles plásticos y la complejidad del circuito de refrigeración interno, esta propuesta adopta de manera innovadora una arquitectura de transporte híbrida de doble nivel que combina “suspensión aérea + paletas en el piso”. Este diseño tridimensional no solo mejora significativamente la utilización del espacio de la planta, sino que, a través del transporte suspendido sin contacto, elimina fundamentalmente el riesgo de golpes y arañazos en la superficie de las unidades durante el tránsito.

I. Arquitectura de transporte tridimensional y distribución de la planta

La columna vertebral de la línea consiste en una cadena acumulativa de doble velocidad suspendida a gran altura, encargada específicamente de transportar los bastidores metálicos y las grandes cubiertas plásticas de los dispensadores. Este diseño eleva la ruta de transporte de los componentes pesados del piso al aire, liberando eficazmente los pasillos terrestres y evitando daños por fricción en las bases.

Directamente debajo de la vía suspendida se extiende en paralelo una línea de transporte de placas de trabajo de doble nivel en el piso, con estaciones de ensamblaje estandarizadas distribuidas a ambos lados. Cada estación está equipada con estanterías laterales de almacenamiento (Parts Bins) ergonómicas que clasifican y contienen componentes pequeños de uso frecuente, como grifos, etiquetas de eficiencia energética y tornillos. Los operarios pueden lograr un “tiempo de toma de materiales de un segundo” sin salir de su estación, lo que reduce significativamente el ciclo de ensamblaje y previene el desorden en la mesa de trabajo causado por piezas dispersas.

II. Flujo de procesos de ensamblaje principal

El flujo de trabajo se centra en el ensamblaje mecánico de precisión y la conexión del sistema de refrigeración, desglosado de la siguiente manera:

1. Ensamblaje del bastidor y paneles de la carcasa: Alineación precisa de los paneles laterales inyectados y las cubiertas traseras en el bastidor de acero estampado, asegurados con herramientas de par de apriete fijo y control estricto de las tolerancias de los espacios de las puertas.
2. Construcción del sistema de circulación de agua interna: Instalación secuencial del tanque interno de grado alimenticio, la válvula solenoide de drenaje y el circuito de cobre del tanque de calentamiento, seguido de la conexión de la tubería de entrada externa y la prueba de estanqueidad.
3. Montaje del módulo del compresor de refrigeración: Posicionamiento integral de la unidad de refrigeración que incluye el compresor, la bobina del condensador y el ventilador de enfriamiento, añadiendo almohadillas de goma anti-vibración para suprimir la resonancia operativa desde el origen.
4. Puesta en marcha y verificación de rendimiento de la máquina completa: Ejecución de pruebas de retención de presión contra fugas en el circuito de agua y detección de fugas de alta y baja presión en el sistema de refrigeración; verificación sincronizada de la lógica de respuesta del panel táctil y del tacto de rebote de los botones mecánicos.
5. Embalaje final y protección: Pegar las etiquetas de certificación de seguridad (3C/CE) y de eficiencia energética, insertar esquinas protectoras de espuma de polietileno y sellar en cajas de cartón corrugado reforzado para su envío.

III. Mecanismo de inspección en línea y desviación

En la sección media de la línea se integran nodos automatizados de inspección de procesos. Cuando el sistema detecta anomalías como fugas internas, ruidos anormales del compresor o fallos en los indicadores de calentamiento, el PLC central activa instantáneamente alarmas audiovisuales y acciona un mecanismo de empuje para desviar las unidades defectuosas hacia un área de retrabajo. Este sistema refuerza específicamente las pruebas de umbral de presión de las tuberías, asegurando el margen de seguridad del producto ante fluctuaciones reales de la presión del agua, cumpliendo con los requisitos de certificación internacional de seguridad como CE y UL.

IV. Parámetros técnicos

• Producto objetivo: Dispensadores de agua fría/caliente de pie (tipo botellón / llenado directo)
• Ritmo de línea: Ajuste de frecuencia variable continuo, 6–12 m/min
• Formato de transporte: Sistema compuesto de cadena acumulativa suspendida + placa de trabajo de cadena de doble velocidad en el piso
• Requisito neumático: 0.6–0.7 MPa (para herramientas de crimpado y equipos de detección de fugas de aire)
• Capacidad de carga del fixture: ≥ 20 kg por estación/paleta

V. Valor central de la solución

Apoyándose en el mecanismo de transporte suspendido, esta línea de ensamblaje elimina por completo el problema de desgaste de las bases causado por el arrastre en el piso tradicional. Combinado con el sistema de distribución lateral de materiales, se logra un “tiempo de búsqueda de cero” para el suministro de piezas pequeñas, comprimiendo enormemente el Tiempo Takt de fabricación por unidad y manteniendo a largo plazo un nivel excelente de 5S en el taller.
