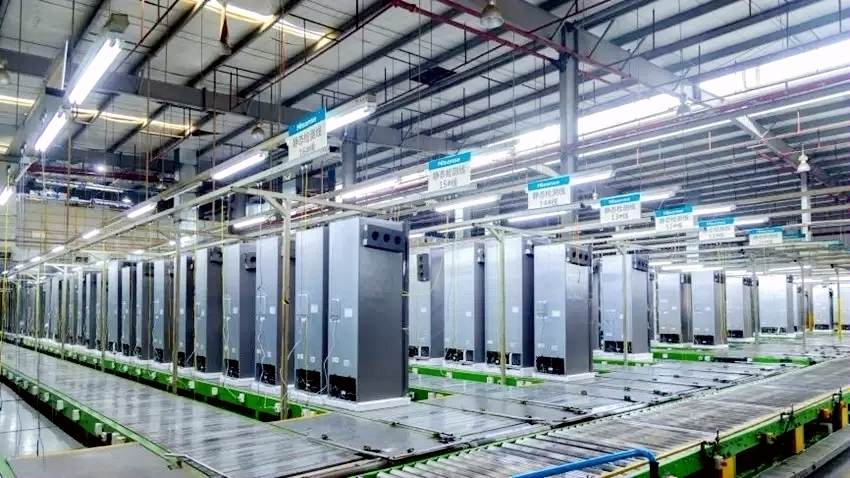

Línea de ensamblaje de refrigeradores

Esta es una solución de ensamblaje final estandarizada diseñada para la fabricación a gran escala de refrigeradores domésticos y comerciales. La línea adopta una arquitectura modular que es compatible sin interrupciones con múltiples modelos, como refrigeradores de puertas múltiples, de puerta francesa, side-by-side y cámaras frigoríficas comerciales, logrando un flujo continuo de principio a fin, desde la salida de la espumación del gabinete hasta el sellado final del producto terminado.

I. Sistema de transporte motorizado

La línea principal está equipada con un conjunto de transporte de rodillos acumulativos de alta resistencia. La capacidad de carga supera los 500 kg por metro, lo que es suficiente para soportar de manera estable el peso total de refrigeradores comerciales de gran capacidad y cámaras frigoríficas completas. El espaciado entre rodillos se puede ajustar de forma flexible según la estructura de soporte de la base de cada producto. A ambos lados de la vía se agregan guías de nylon que evitan el desplazamiento del gabinete durante los giros o la acumulación. La velocidad de la línea es variable mediante variador de frecuencia sin escalas en un rango de 0,5 a 2,0 m/min, manteniendo la sincronización del ritmo con las etapas aguas arriba, como el estampado de chapa, la espumación con ciclopentano y el preensamblaje de puertas. En los nodos críticos de ensamblaje (como el cableado del compresor y la detección de fugas en tuberías traseras) se integran mesas elevadoras y rotativas accionadas neumáticamente, lo que permite a los operarios realizar la conexión y el apriete de las tuberías traseras desde el ángulo óptimo, eliminando los puntos ciegos visuales.

II. Distribución de estaciones de ensamblaje (Secuencia estándar de 12 estaciones)

1. Zona de preensamblaje interior: Instalación de molduras de revestimiento interior ABS/PS, bisagras de puertas y juntas magnéticas.
2. Ensamblaje del núcleo de refrigeración: Fijación y bloqueo del compresor (incluyendo almohadillas de goma amortiguadoras), conexión del condensador, evaporador y filtro deshidratador, completando el soldeo de las tuberías de cobre del circuito de refrigeración.
3. Integración del sistema de control eléctrico: Conexión de la PCB principal, la placa de accionamiento de frecuencia variable y el arnés del indicador de apertura de puerta, ejecutando una autoverificación inicial de encendido.
4. Instalación de herrajes de puerta: Montaje de manijas desmontables, cubiertas de bisagras y pestillos divisores para las cámaras de refrigeración/congelación.
5. Ensamblaje de piezas exteriores: Instalación de molduras superiores, logotipos de marca y rejillas inferiores, asegurando una separación uniforme de los paneles.
6. Puesta en marcha funcional de la unidad: Puesta en marcha del ciclo de refrigeración, monitoreo de la curva de enfriamiento y medición del ruido operativo mediante sonómetros.
7. Detección de fugas de vacío (presión negativa): Evacuación y prueba de fugas con espectrómetro de helio en el sistema de refrigeración, manteniendo la tasa de fuga estrictamente por debajo de ≤5 Pa/min.
8. Calibración de rendimiento energético: Conexión a bancos de prueba dedicados para registrar el consumo de energía en 24 horas y la capacidad de congelación (como el tiempo para alcanzar -18°C).
9. Preparación previa al embalaje: Etiquetado automático de eficiencia energética, códigos QR y calcomanías de certificación de seguridad, con recubrimiento externo de película PE antiarañazos.
10. Sección de encajado automático: Inserción en bolsas antihumedad, introducción en cajas de cartón corrugado reforzado y sellado con cinta adhesiva.
11. Almacenamiento en búfer y acoplamiento AGV: Los productos terminados se envían a una zona de almacenamiento temporal a través de rodillos, desde donde son recuperados y transferidos automáticamente al almacén vertical por AGV latentes.
12. Estación de retrabajo e intervención de excepciones: Equipada con interruptores de parada de emergencia ANDON y alarmas audiovisuales; los productos no conformes se someten aquí a una reevaluación fuera de línea y al retrabajo correspondiente.

III. Inspección en línea y control digitalizado

La capa de control adopta una arquitectura distribuida de PLC + SCADA, logrando una supervisión visual del estado operativo de toda la línea. La red de sensores desplegada en cada estación recopila en tiempo real parámetros de proceso críticos, como voltaje, corriente, presión de succión y descarga, temperatura de evaporación y velocidad de rotación del compresor. Estos datos se sincronizan con el sistema MES de la fábrica, creando un archivo de calidad único para cada refrigerador. Cuando se detectan parámetros fuera de tolerancia, el sistema bloquea automáticamente la estación y genera un código de falla, asegurando que el problema sea rastreable hasta el lote específico. En la etapa de inspección se introducen sistemas de visión industrial (cámaras CCD) y sensores láser de desplazamiento para determinar automáticamente la holgura de las puertas (generalmente requerida en ≤1,5 mm) y la planitud de los paneles, reemplazando la inspección visual manual tradicional y reduciendo drásticamente la tasa de falsos negativos.

IV. Coordinación logística e integración de sistemas

El extremo frontal de la línea se conecta directamente con la salida de la línea de espumación del gabinete mediante rodillos motorizados, eliminando los eslabones de almacenamiento intermedio. El extremo final se conecta sin problemas con la línea de embalaje automático y el sistema de programación AGV. Entre las estaciones se configuran zonas de amortiguación con sensores fotoeléctricos, combinadas con dispositivos de detección fotoeléctrica a prueba de errores, lo que previene eficazmente la acumulación de gabinetes o la ocupación de espacios vacíos por paletas. El sistema reserva interfaces de protocolo de comunicación estándar, permitiendo la interacción bidireccional con las plataformas ERP/MES de la fábrica, logrando la programación de producción basada en pedidos, el aprovisionamiento de materiales (JIS) y la retroalimentación en tiempo real de datos de calidad al departamento de I+D.

V. Parámetros técnicos

Esta línea de ensamblaje general adopta un diseño de distribución compacta. Los módulos funcionales admiten el desmontaje y la reorganización rápida, permitiendo la introducción de nuevos modelos (NPI) sin detener la línea. Sus medios de detección altamente automatizados y su completo sistema de trazabilidad de datos proporcionan a los fabricantes de refrigeradores una plataforma de producción estable que equilibra la alta productividad, la calidad superior y el cumplimiento normativo.
