I. Visión General

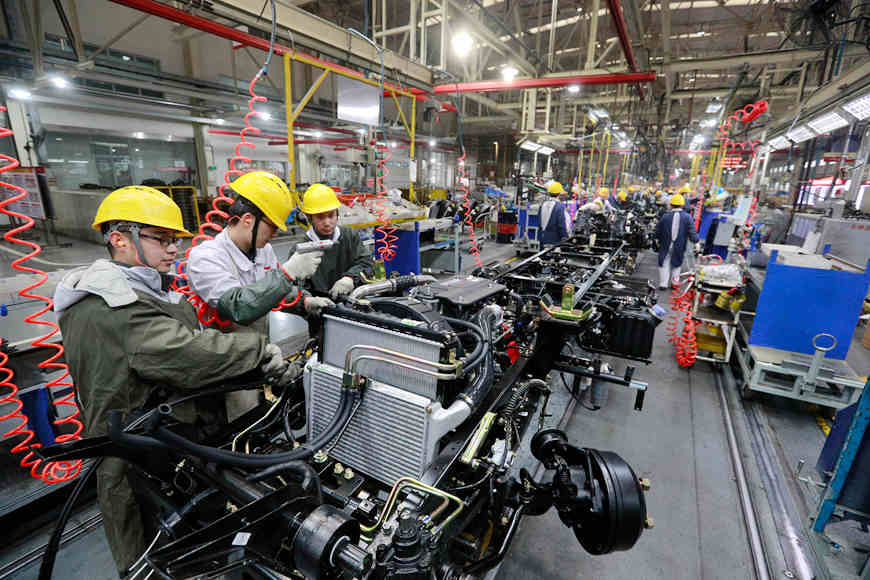

La línea de montaje de chasis automotriz es la línea de proceso principal del taller de montaje final de vehículos comerciales. Se encarga del ensamblaje y apriete de todos los componentes del chasis, incluidos el bastidor, el conjunto de potencia, las suspensiones delantera y trasera, el sistema de frenado, el sistema de dirección, tuberías y arneses de cableado. Constituye un eslabón clave en el proceso de fabricación de vehículos completos, influyendo directamente en la seguridad de circulación y la uniformidad de calidad de los vehículos.
Esta línea de montaje adopta un modo de ensamblaje combinado entre automatización y mano de obra, integrando un sistema de transporte automático y operaciones manuales precisas. Permite la producción mixta de chasis de múltiples tipos de vehículos comerciales como camiones ligeros, medianos y pesados. La línea integra herramientas de apriete neumáticas, dispositivos de elevación auxiliares, sistemas de trazabilidad de par y otros equipos profesionales. Se garantiza la precisión del apriete de los pernos clave y la trazabilidad de todo el proceso de montaje, asegurando una calidad estable del montaje del chasis automotriz. El ciclo de producción de la línea se puede ajustar flexiblemente según la capacidad productiva, con un transporte estable. Se adapta a la fabricación estandarizada a gran escala de chasis automotrices de vehículos comerciales de diferentes tonelajes, ayudando a las empresas automotrices a mejorar la eficiencia general de montaje y reducir los costos de mano de obra.
II. Flujo de Proceso
La línea de montaje de chasis automotriz adopta una disposición de línea continua. Su flujo de trabajo es el siguiente:
- Estación de carga del bastidor: El bastidor terminado tras el estampado y soldadura se eleva y coloca sobre el carro de transporte de la línea, se posiciona y fija, sirviendo como referencia para los trabajos de montaje posteriores.
- Montaje del conjunto de potencia: Mediante un aparejo auxiliar, el conjunto formado por motor y caja de cambios se sitúa en la posición correspondiente del bastidor. Se realiza el posicionamiento preliminar y el apriete previo de los pernos para fijar el conjunto de potencia al bastidor.
- Montaje del eje delantero, eje trasero y suspensión: Se instalan sucesivamente el eje delantero, el eje trasero y el sistema de suspensión de ballestas o suspensión neumática. Se fijan los ejes al bastidor y se ajustan los parámetros de posicionamiento para garantizar la precisión geométrica del chasis automotriz.
- Montaje del sistema de frenado: Se instalan el cilindro principal de freno, cilindros secundarios, depósitos de aire, tuberías de freno y sensores ABS. Se conectan las tuberías y se realiza la comprobación de hermeticidad para garantizar la fiabilidad del sistema de frenado.
- Montaje del sistema de dirección: Se ensamblan la caja de dirección, las bielas de dirección, el eje de transmisión de dirección y otros componentes. Se ajustan la holgura y el ángulo de dirección para asegurar una maniobrabilidad precisa.
- Disposición de tuberías y arneses de cableado: Se tienden las tuberías de combustible, tuberías de aire y arneses de cableado del chasis automotriz. Se realiza su fijación y protección, además de la conexión y comprobación de continuidad de todos los componentes eléctricos.
- Unión entre chasis y carrocería: Un dispositivo elevador une el chasis automotriz ya montado con la carrocería mediante un posicionamiento preciso. Se aprietan los pernos de unión entre chasis y carrocería para completar la combinación principal del vehículo.
- Inspección antes de la salida de línea: Se vuelve a comprobar el par de apriete de las piezas de conexión clave del chasis automotriz. Se realizan ajustes de iluminación, pruebas de frenado y otras inspecciones funcionales. Las unidades aprobadas pasan a la siguiente etapa de montaje.
III. Principales Parámetros Técnicos
| Ítem de Parámetro |
Indicador Técnico |
| Forma de disposición de la línea |
Disposición lineal / en forma de L, admite doble línea paralela |
| Longitud de línea individual |
50～100 m (personalizable bajo demanda) |
| Cantidad de estaciones efectivas |
25～32 estaciones |
| Distancia entre estaciones |
6000 mm |
| Ciclo de producción |
4,5～15 minutos/unidad para vehículos comerciales (ajustable según complejidad del modelo) |
| Modo de transporte |
Transporte por fricción aéreo / cadena de arrastre de suelo + cadena de doble placa / transporte con bandeja VFT |
| Velocidad de transporte en sección de proceso |
1～5 m/min (regulable por frecuencia variable) |
| Velocidad de retorno rápido |
20 m/min |
| Capacidad de carga por estación |
0,6～3,5 toneladas |
| Precisión de apriete de pernos |
±3% (herramientas de par regulado) |
| Precisión de posicionamiento para unión |
±0,3 mm (integrado sistema de posicionamiento visual) |
| Capacidad de producción mixta |
Admite producción aleatoria mixta de 3～4 modelos |
| Sistema de control |
Control centralizado PLC, compatible con sistema de gestión de producción MES |
| Función de trazabilidad |
Almacenamiento automático de datos de par clave, trazabilidad completa mediante código VIN |
| Modelos aplicables |
Chasis automotriz de camiones ligeros, medianos y pesados y otros vehículos comerciales |
Esta línea de montaje de chasis automotriz se puede diseñar de forma personalizada según la capacidad productiva planificada por el cliente, tipos de modelos y distribución del taller. Ofrecemos soluciones integrales que abarcan planificación de esquemas, fabricación de equipos, instalación y puesta en marcha, ayudando a las empresas automotrices a lograr una actualización inteligente y flexible del montaje de chasis automotriz.
