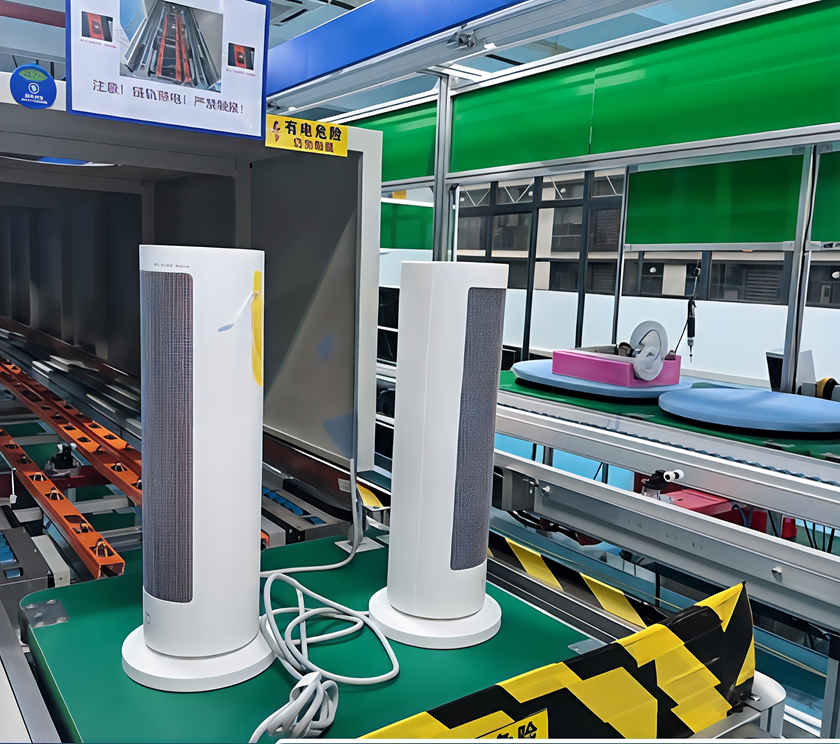

Línea de ensamblaje de ventiladores de torre

1. Topología del marco y distribución

Estructura modular con perfiles de aluminio industrial 4040/4080. Dada la forma de ventilador de torre (largo, delgado, compacto), la línea usa una disposición de secciones rectas con transiciones flexibles y esquinas de 90°.

Superficie de trabajo recubierta con lámina de goma antiestática verde de 3 mm​ (10⁶~10⁹ Ω) para proteger controladores y pantallas táctiles. Iluminación LED integrada (≥500 Lux)​ sin sombras.

2. Sistema de transporte central

Núcleo: cadena de tablillas superiores (tipo portabotellas). Tablillas de POM o aluminio anodizado (antirayados). El espaciado se ajusta para admitir diámetros de Φ80–120 mm, evitando volcamiento o vibración de piezas delgadas.

Accionamiento por motor de engranajes con VFD​ (0–15 m/min). En esquinas: transiciones magnéticas o con correa dentada​ para giro suave.

3. Sistema ergonómico de asistencia (Brazos de potencia)

Dispuestos longitudinalmente: grúas neumáticas de equilibrio (10–20 kg)​ para carcasas y ruedas de viento.

• Característica:​ Rotación de 360° y modo flotante para ensamblar deflectores y rejillas en la parte superior. El operario solo empuja suavemente, aliviando la fatiga por trabajar por encima de la cabeza.

4. Gestión de arnés y utillaje

• Conduits serpentineados:​ Organizan cables internos complejos (alimentación, motor, calentador) evitando cortes por componentes metálicos.
• Placas de cambio rápido:​ Conexiones con pasadores para producción mixta (modelos con aromaterapia, WiFi, etc.).

5. Informatización y Poka-Yoke​ (ATE + MES)

• Seguridad eléctrica:​ Interfaces RS232/IO​ para conexión con hipot y fugas de corriente. Al encender, si los umbrales no se cumplen: alarma + bloqueo de estación.
• SOP visual:​ Monitores industriales con 3D explode view​ tras escaneo MES, resaltando secuencias para evitar conexiones invertidas que quemen el motor.

6. Utillaje de precisión

Fabricado en baquelita antiestática o nailon PA66​ (CNC).

• Posicionamiento a prueba de errores:​ Ranura central para el cilindro principal; inserción unidireccional para orientación correcta de entradas/salidas de aire.
• Pre-inspección de equilibrio:​ Sensor en preensamblaje final; alarma​ si hay excentricidad (vibración/nivel de ruido anormales en el producto final).

7. Parámetros técnicos centrales

Resumen:​ Diseñada a medida para pequeños electrodomésticos alargados (torre / without blades), esta línea resuelve el problema de volcamiento con su cadena superior de precisión. Integra tests eléctricos dedicados y gestión de arnés estandarizada, cumpliendo con los rigurosos estándares de seguridad. Totalmente personalizable según las dimensiones reales y configuraciones del cliente.
