Línea de ensamblaje final de automóviles

Línea de ensamblaje final de automóviles (Solución de cadena aérea acumulativa)

I. Resumen de la propuesta de la línea

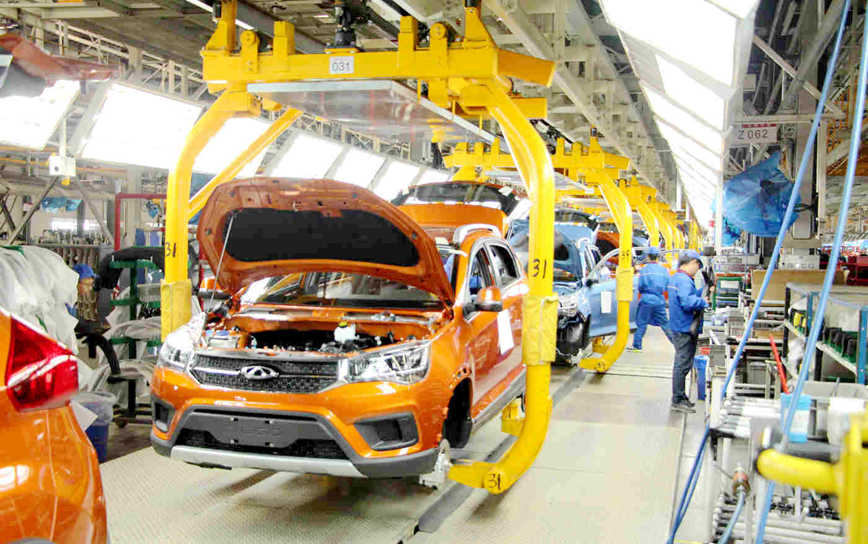

Esta propuesta adopta un sistema de transporte suspendido acumulativo, diseñado específicamente para las necesidades de ensamblaje final de automóviles de pasajeros, SUV y microvehículos. Su núcleo consiste en un conjunto de vagones de grúa tipo C de color amarillo que elevan la carrocería en blanco a una altura de aproximadamente 2,5 metros del suelo para su circulación entre estaciones. Esto libera por completo el espacio en el piso para las operaciones del personal y la distribución de materiales.

La línea completa adopta un modelo compuesto de “transporte aéreo + ensamblaje manual en el piso + asistencia de automatización localizada”. El piso se divide funcionalmente mediante pintura: los pasillos rojos son zonas restringidas para el movimiento de la carrocería, y las áreas verdes están destinadas a la carga de materiales y logística. La estructura de soporte superior alberga gabinetes eléctricos (como la serie LSG) y unidades de accionamiento. A través de pasadores de posicionamiento de cambio rápido y accesorios flexibles, la línea puede cambiar sin problemas entre modelos con diferentes distancias entre ejes para lograr una producción mixta, reduciendo drásticamente los tiempos de reconfiguración.

II. Módulos de proceso de ensamblaje central

1. Módulo de cabina y preensamblaje de interiores

• Pre-tendido de arnés y posicionamiento de accesorios del chasis: Una vez estabilizada la carrocería, los operarios completan el tendido del arnés del piso, la conexión de las tuberías de refrigeración y la fijación de los sensores del chasis con la asistencia de balanceadores neumáticos.
• Ensamblaje del tablero de instrumentos y asientos: Se emplea una estrategia de “montaje integral del módulo de cabina”. El tablero de instrumentos preensamblado, la bolsa de aire, el núcleo del calefactor HVAC y el conjunto del asiento delantero se instalan de una sola vez en el vehículo, completando la construcción estática de la cabina.

2. Ensamblaje del chasis y del tren motriz

• Elevación y acoplamiento del tren motriz: El motor y la transmisión se alinean previamente en una mesa de acoplamiento y luego se elevan en conjunto mediante polipastos eléctricos hasta la parte inferior de la carrocería. Se completa la conexión y el apriete de los ejes de transmisión, las tuberías del embrague y los soportes del motor.
• Subchasis delantero/trasero y sistema de suspensión: El subchasis delantero y el conjunto del eje trasero son levantados hasta su posición por equipos de elevación. Los resortes, los puntales de los amortiguadores y las pinzas de freno se instalan y se aprietan con torque calibrado.

3. Ensamblaje final y pruebas del vehículo completo

• Montaje de las cuatro puertas, dos capós y vidrios: Se instalan las cuatro puertas y los capós delantero y trasero, ajustando con precisión las holguras. El parabrisas se instala manualmente o con robot tras la aplicación de adhesivo, permitiendo el curado a temperatura ambiente.
• Llenado de fluidos y autodiagnóstico de alto voltaje: El refrigerante, el líquido de frenos y el agua lavaparabrisas se infunden mediante máquinas automáticas de dosificación. Para vehículos de nueva energía, se realiza una autoverificación de energización de alto voltaje, mientras que para los de combustión interna se simula el arranque.
• Alineación de ruedas y pruebas en banco dinamométrico: El vehículo ingresa a un banco dinamométrico multifuncional que simula la carga de una carretera real, verificando integralmente la precisión del velocímetro, la distribución de la fuerza de frenado, la lógica de intervención del ABS/ESC y la eficiencia de la transmisión de potencia.

III. Parámetros técnicos clave

IV. Sistema de control de calidad

• Trazabilidad de datos de torque crítico: Los puntos de conexión clave, como los soportes del motor y los brazos de control de la suspensión, utilizan llaves dinamométricas digitales. Las curvas de apriete y los valores de torque se cargan en tiempo real al sistema MES y se vinculan al código VIN para la trazabilidad de cada unidad.
• Sistema de prevención de errores visuales: Las estaciones están equipadas con cámaras CCD industriales que identifican automáticamente el VIN y los códigos de barras de las piezas, comparándolos en tiempo real con la lista de materiales (BOM) para eliminar ensamblajes incorrectos u omisiones.
• Pruebas de estanqueidad y aislamiento: En vehículos eléctricos puros, se realiza una prueba de fugas de helio o de presión diferencial después del ensamblaje del paquete de baterías. En los vehículos de combustión interna, se realiza una prueba de vacío en el compartimiento del motor.
• Verificación dinámica: Los vehículos terminados deben pasar por una cámara de lluvia (simulando condiciones de tormenta) y una pista de pruebas al aire libre para verificar la estanqueidad de la carrocería y la estabilidad de manejo.

Capacidad de expansión: Basado en la misma arquitectura de plataforma, se pueden derivar nuevos modelos rápidamente, controlando el tiempo de cambio de accesorios en menos de 45 minutos.
