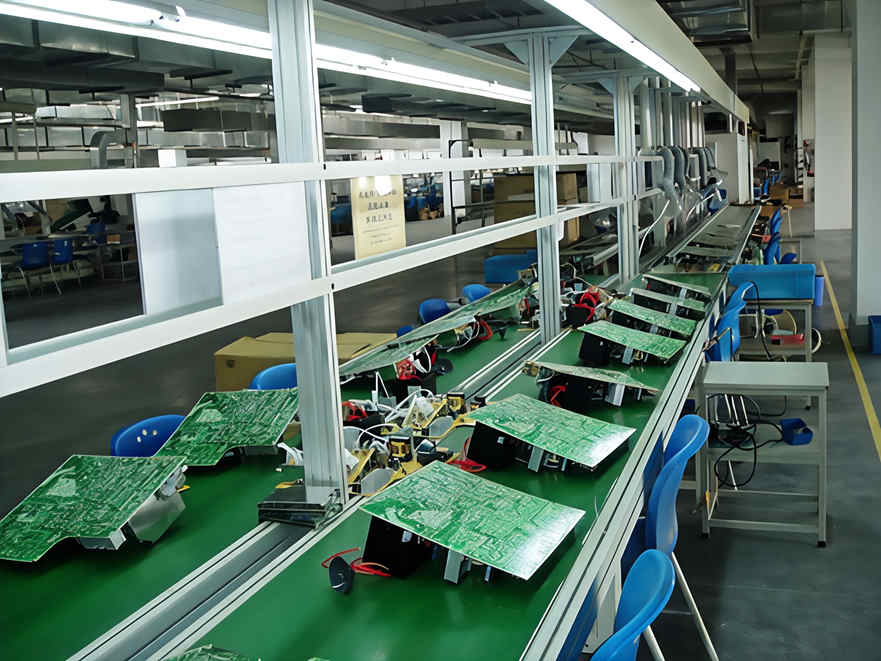

Línea de ensamblaje de PCB

I. Resumen general

Las PCB (Placas de Circuito Impreso), la “madre de los productos electrónicos”, son el cimiento de la industria electrónica. Sus especificaciones (espesor, tamaño, densidad de componentes) varían radicalmente entre industrias: desde audífonos TWS y electrodomésticos inteligentes, hasta ECU, BMS, ADAS​ en automotriz, servidores industriales y equipos médicos.

Esta plataforma modular de transporte por banda​ fue desarrollada para cubrir estas necesidades intersectoriales. Mediante una estructura mecánica modular, interfaces eléctricas estandarizadas y utillajes ajustables, es compatible con desde placas de 50×50 mm hasta placas base industriales de 500×600 mm, soportando la coproducción de múltiples industrias (consumo, auto, médica, energía, ferroviaria, militar).

Puede operar como línea de transporte, post-soldadura, pruebas (FCT), ensamblaje, envejecimiento (burn-in) o empaque, cubriendo todo el flujo físico: descarga SMT, inserción DIP​ (manual/automática), soldadura por ola/seleccionada, despaneleo, FCT, inspección visual y pack-out.

II. Detalles técnicos

1. Banda y posicionamiento

Núcleo de banda de PVC antiestática​ sobre rodillos motores. Superficie plana y continua para transporte de skids. Al detectar la señal, un tope neumático​ eleva y detiene el skid (acumulación). Mientras la banda gira “en vacío”, el friccionamiento mantiene el skid estático para operaciones de inserción/soldadura. Una vez soltado el topo, el skid retoma el transporte por fricción. Esto coordina estaciones con tiempos de ciclo dispares (ej. verbosos ensamblajes de arneses automotrices vs. simple etiquetado en consumo).

2. Marco modular y estructura ajustable

Perfiles de aluminio o acero con recubrimiento antiestático. Patas M16 para nivelación. Tensión de banda ajustable por tornillos para prevenir desalineación. Ancho ajustable mecánicamente (250–1.200 mm), compatible con todos los tamaños de PCB.

3. Control eléctrico y velocidad

Motor de engranajes + VFD, regulación 0,5–15 m/min. PLC con modos manual/auto, E-Stop y alarmas. Curvas de aceleración/desaceleración ajustables para evitar desplazamiento por inercia o soldaduras frías.

4. Protección ESD y estación

Banda de PVC verde antiestático​ (2-3 mm, unión por termofusión sin costuras). Skid de baquelita/PVC antiestático (15-25 mm). Conexión a tierra con tiras de cobre. Cada estación: iluminación LED, toma 220V, acoplador neumático y soporte A4.

5. Integración

Bucle cerrado con elevadores en los extremos. Interconectable con máquinas de soldadura por ola, selectiva, AOI e ICT.

III. Parámetros técnicos
