Línea de ensamblaje de vehículos eléctricos de dos ruedas

Este es un sistema de ensamblaje moderno diseñado para vehículos eléctricos de dos ruedas (bicicletas eléctricas, ciclomotores eléctricos y motocicletas eléctricas). Su arquitectura central adopta una solución compuesta de “transporte circular enterrado en el suelo + utillaje modular de posicionamiento de bastidores”. Todas las cadenas de transmisión y vías se hunden en zanjas subterráneas con protección cerrada, dejando solo los mecanismos de sujeción expuestos a nivel del piso. Esto elimina por completo los problemas de ocupación de espacio y riesgos de seguridad presentes en las cadenas de placas tradicionales y las líneas de suspensión aérea. La línea es compatible sin interrupciones con la producción mixta de todas las categorías de vehículos que cumplen con las nuevas normas nacionales (Nuevas GB), cubriendo el ciclo de fabricación completo desde la carga del bastidor, el ensamblaje de componentes, la puesta en marcha del vehículo completo hasta la salida del producto terminado.

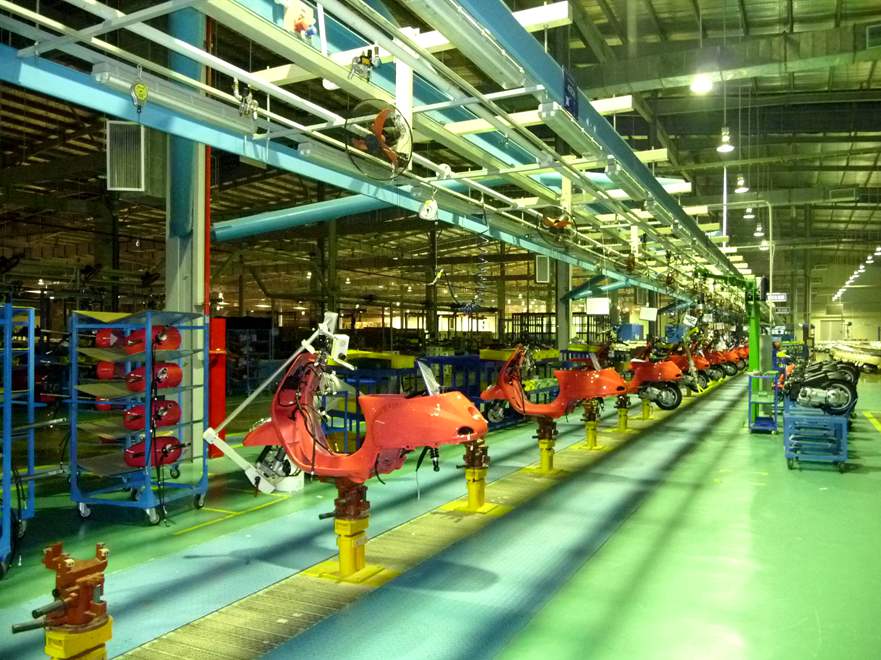

Las imágenes reales del taller muestran que la línea completa está dispuesta de forma continua en estaciones estandarizadas, en línea recta o en forma de “U”. El piso epóxico verde antiestático es liso y está libre de obstrucciones mecánicas. Combinado con un sistema de tuberías de techo integrado y una arquitectura de distribución de materiales lean a ambos lados, se logra la operación ininterrumpida de flujo continuo del vehículo completo. Esta línea constituye la infraestructura central para que los fabricantes de vehículos eléctricos de mediana y gran escala modernicen sus fábricas inteligentes.

I. Estructura central y sistema de soporte

(I) Sistema de transporte cerrado enterrado

La cadena motriz y las vías guía se integran completamente en una zanja subterránea, sin rieles sobresalientes en la superficie. En comparación con las soluciones tradicionales, este diseño presenta las siguientes ventajas técnicas:

• Circulación total en el piso: Los carros de logística, el tránsito de personal y los pasillos de evacuación contra incendios no sufren interferencias de la línea. Las rutas de distribución de materiales y las operaciones de ensamblaje están completamente desacopladas.
• La estructura de protección cerrada aísla eficazmente las fugas de aceite, virutas metálicas y rebabas de plástico generadas durante el ensamblaje, evitando bloqueos y desgaste en el sistema de transmisión causados por cuerpos extraños, lo que prolonga enormemente los ciclos de mantenimiento del equipo. Sin canales en el piso, la limpieza diaria y el lavado a alta presión son sumamente sencillos, proporcionando la base física para implementar la gestión de excelencia 5S en el taller.
• Las unidades de transmisión incorporan amortiguadores, operando con suavidad y un nivel de ruido controlado por debajo de los 75 dB, con una distribución de carga uniforme. Puede soportar operaciones continuas de alta intensidad a dos turnos diarios, manteniendo la precisión de posicionamiento sin degradación a largo plazo.

(II) Utillaje modular de posicionamiento de bastidores

Cada estación está equipada con mecanismos de sujeción verticalmente ajustables (es decir, las bases de soporte amarillas y los dispositivos de bloqueo que se observan en las imágenes). El bastidor naranja se fija mediante pasadores de posicionamiento de cambio rápido en el utillaje, formando la plataforma de referencia para el ensamblaje del vehículo completo:

• El utillaje cuenta con funciones de elevación, bloqueo neumático e inclinación de pequeño ángulo. Los operarios no necesitan agacharse ni levantar cargas pesadas; pueden completar tareas como el tendido del arnés del chasis, la instalación del motor de cubo, el acoplamiento de amortiguadores, el purgado del sistema de frenos y el ensamblaje de las carcasas exteriores en posición de pie, reduciendo significativamente el riesgo de trastornos musculoesqueléticos.
• Los bloques de posicionamiento en V y los mecanismos de sujeción estandarizados garantizan que la postura de cada bastidor sea idéntica, unificando así las tolerancias de ensamblaje del eje de salida del motor, los conectores de cableado y los sujetadores de plástico. Esto elimina desde el origen los errores acumulativos causados por la colocación manual, logrando un alto nivel de consistencia en el ensamblaje del vehículo completo y reduciendo eficazmente la tasa de reparaciones posventa derivadas de desviaciones de ensamblaje.
• Las abrazaderas de cada estación operan de forma independiente, admitiendo el arranque y parada individual y el aislamiento de fallos. Al cambiar de modelo de vehículo, solo es necesario cambiar los módulos de posicionamiento correspondientes para lograr un cambio rápido de línea para lotes pequeños y múltiples variedades, reduciendo drásticamente los tiempos de cambio.

(III) Integración de sistemas auxiliares del taller

La bandeja de puente compuesto azul y blanca en el techo integra las tuberías de aire comprimido, la alimentación eléctrica industrial, la iluminación LED y las vías para polipastos de equilibrio. Herramientas como llaves dinamométricas y crimpadoras se suspenden mediante balanceadores de resorte, permitiendo a los operarios tomarlas y usarlas al instante, eliminando el desorden en las mesas y el tiempo perdido buscando herramientas.

A ambos lados de la línea se ubican estanterías de múltiples niveles y carros de transferencia de materiales. Estos almacenan faros, rines, arneses principales, cajas de baterías de litio y piezas plásticas clasificadas y por niveles según la secuencia de ensamblaje, logrando un suministro “Just-in-Time” tipo flujo de una pieza. Junto a la línea principal se encuentran sub-estaciones de ensamblaje de motores y ruedas, que completan la pre-integración modular de componentes complejos antes de que entren a la línea principal, comprimiendo así el takt time y mejorando la eficiencia de producción general.

Flujo del proceso (Bucle cerrado):

Carga y sujeción del bastidor → Preensamblaje del arnés del chasis y controlador → Ensamblaje del motor de tracción / frenos / amortiguadores → Montaje de piezas plásticas interiores y exteriores → Instalación y cableado del paquete de baterías → Autodiagnóstico de alto y bajo voltaje del vehículo completo → Pruebas de rendimiento de frenado e iluminación → Salida del producto terminado

Cada proceso está vinculado a una estación de utillaje independiente, asegurando una operación continua y circular de toda la línea sin tiempos de espera.

II. Ventajas competitivas centrales de la línea

• Alta eficiencia de producción: La combinación del transporte subterráneo y el utillaje auxiliar reduce drásticamente el tiempo de mano de obra por unidad. Con una configuración estándar, la capacidad diaria de una sola línea alcanza las 800–1200 unidades, satisfaciendo plenamente los requisitos de entrega por volumen para la fabricación por contrato de marcas y pedidos de exportación.
• Seguridad intrínseca y cumplimiento normativo: Al no haber rieles ni cadenas en el piso, se eliminan los riesgos de tropiezos y cortes en los pies. Los pisos limpios y las tuberías ordenadas cumplen totalmente con los estándares de aceptación de construcción de plantas de los grandes fabricantes de vehículos.
• Bajos costos de mantenimiento: El sistema de transmisión subterráneo es a prueba de polvo y aceite, con un desgaste mínimo. El diseño modular del utillaje independiente facilita el desmontaje y reemplazo, haciendo que las inspecciones posteriores y el cambio de repuestos sean simples y eficientes.
• Optimización de la ergonomía: Los soportes de utillaje elevables e inclinables reemplazan el levantamiento manual de cargas y el trabajo prolongado en posición de cuclillas, mejorando las condiciones laborales y teniendo un impacto positivo en la mitigación de la escasez de mano de obra en la manufactura.
• Control de calidad en el origen: La línea integra una isla de pruebas funcionales al final. Antes de salir de la línea, cada vehículo debe pasar por verificaciones completas de energización, frenado e iluminación. Los productos no conformes se interceptan y reparan in situ, asegurando la tasa de calificación de salida.

III. Escenarios de aplicación y soporte de servicios

Este sistema está dirigido a fábricas de vehículos eléctricos de dos ruedas, cubriendo integralmente la fabricación a gran escala de bicicletas eléctricas, ciclomotores eléctricos y motocicletas eléctricas que cumplen con las nuevas normas nacionales (Nuevas GB). A través de la transformación automatizada y estandarización de la línea, ayuda a las empresas a aumentar la utilización de la capacidad, reducir los costos laborales unitarios, unificar la calidad del producto y, al mismo tiempo, satisfacer los requisitos de homologación nacional para matrículas y las certificaciones de exportación.

Esta línea de ensamblaje se puede integrar sin problemas, según las necesidades reales de la fábrica, con líneas de soldadura de bastidores, líneas de pintura de piezas plásticas, líneas de preensamblaje de baterías (Battery Pack), cámaras de prueba de lluvia para vehículos completos y sistemas de almacenamiento vertical automatizado. Esto construye una fábrica inteligente de flujo completo, desde componentes hasta el vehículo terminado.

Ofrecemos servicios de ciclo de vida completo de extremo a extremo: que abarcan la planificación integral de nuevas plantas, la modernización automatizada de líneas antiguas, el levantamiento topográfico e ingeniería del sitio, la fabricación e instalación del equipo, y el soporte técnico de operación y mantenimiento posventa de por vida.
