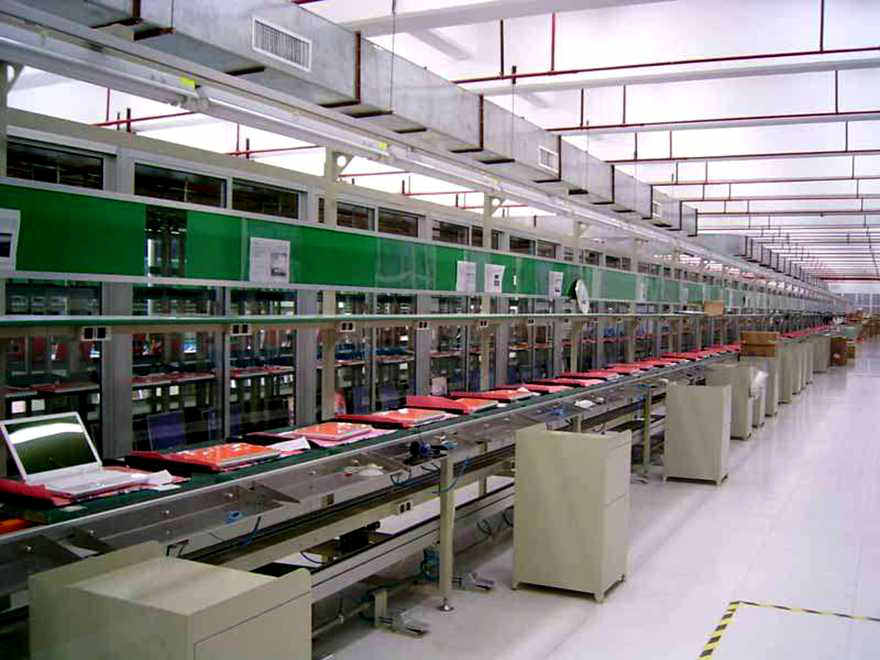

Línea de ensamblaje de portátiles

I. Resumen: Línea de ensamblaje para notebooks

Esta línea está diseñada para el ensamblaje final de precisión de notebooks de consumo y nivel comercial. A diferencia de líneas de electrodomésticos, utiliza una arquitectura en dos niveles​ (monorraíl elevado + transportador de “walking beam” en el suelo), integrada en un entorno de sala limpia ISO 7​ para cumplir con estándares estrictos de ESD y partículas.

Cubre el preensamblaje de PCB, unión de teclado/cubierta, cableado eDP, pruebas ICT, envejecimiento con software​ y inspección cosmética.

II. Arquitectura y distribución física

• Sistema de doble nivel:​ Un monorraíl en vigas I elevadas libera espacio en el piso para instrumentación. Un transportador servo (walking beam)​ a nivel del suelo garantiza indexado preciso, eliminando vibración en soldaduras BGA.
• Control modular:​ Torres verticales integran PLC, neumática e HMI por estación (“una torre, una estación”).

III. Control ESD y limpieza

• Inmunidad electrostática:​ Cortinas translúcidas verdes (jaula de Faraday) por estación, con impedancia de tierra <4 Ω.
• Flujo laminar:​ Techo con paneles perforados y unidades FFU​ (Fan Filter Units) generan corriente de aire limpia vertical para evitar contaminación en teclados y pantallas LCD.

IV. Proceso de ensamblaje principal

1. Preensamblaje:​ RAM (DIMM), SSD M.2 y disipadores en la placa base.
2. Unión teclado/cubierta (C):​ Ajuste a presión del conjunto de teclado y fijación con tornillos.
3. Hinge y pantalla:​ Instalación de módulo LCD y conexión de cable eDP​ (control de par preciso).
4. Prueba ICT / POST:​ Encendido automático para verificar integridad de señal en toda la placa.
5. Envejecimiento:​ Carga de suites de software (ej. MemTest) para prueba de estrés en CPU/RAM.
6. Inspección cosmética:​ Revisión de rayones en cubierta A, lentes de cámara y lectores biométricos.

V. Inspección y trazabilidad

• AOI:​ Monitoreo de altura de tornillos y asentamiento de conectores.
• Integración MES:​ Vinculación de SN (CPU/DRAM) con el código de barras de la unidad, permitiendo trazabilidad 360°.

VI. Especificaciones técnicas

VII. Ventajas de diseño

El indexado de precisión​ elimina daños por vibración frente a bandas rudimentarias. El diseño elevado optimiza el espacio y facilita el mantenimiento desde abajo, equilibrando alta disponibilidad​ y bajas tasas de defecto.
