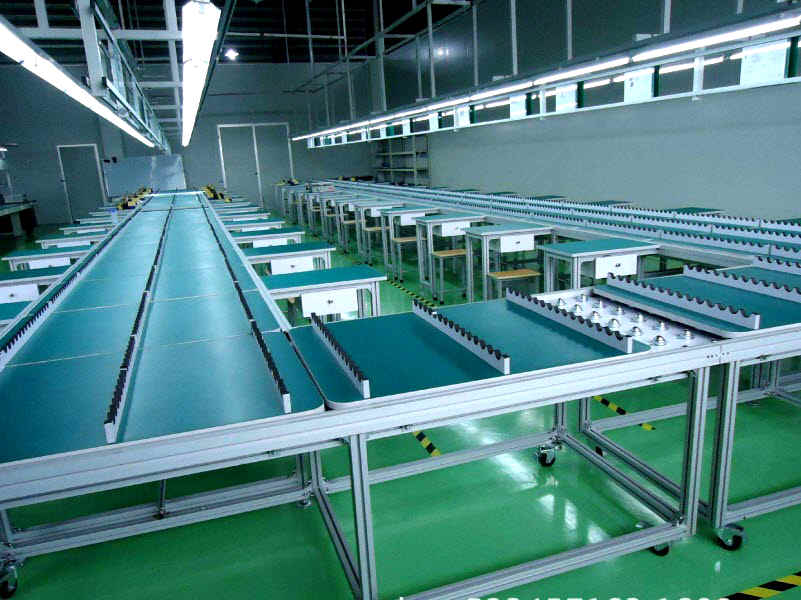

Línea de ensamblaje de lámparas fluorescentes

Esta es una línea de producción automatizada de alta velocidad diseñada para la fabricación en masa de tubos LED T8/T5 y lámparas fluorescentes tradicionales. Considerando que los tubos de vidrio alargados son extremadamente propensos a romperse por vibraciones o fricciones durante el transporte, y que los circuitos internos son altamente sensibles a la electricidad estática, esta solución adopta una arquitectura de transporte combinada de “banda transportadora plana antiestática de color verde + marco de perfiles de aluminio industriales”. Este diseño proporciona un entorno de transición suave y sin impacto incluso a alta velocidad, reduciendo la tasa de defectos de los componentes de vidrio desde el origen.

I. Sistema de transporte y planificación de la planta

El marco principal de la línea está construido con perfiles de aluminio industriales de alta resistencia, ofreciendo una estructura estable y facilitando la observación del estado interno de operación. La superficie de transporte central consiste en una banda plana antiestática de color verde, con una superficie lisa y baja fricción que evita eficazmente que los tubos de vidrio alargados rueden, colisionen o se rayen durante el transporte. A través de guías transversales densamente distribuidas, la línea se puede configurar de manera flexible en un diseño de circulación en “forma de U” o “línea recta”, logrando una circulación eficiente de las bandejas vacías entre las áreas de carga/descarga y las estaciones de ensamblaje. En la parte superior, se integran tiras de luz LED que proporcionan una iluminación local uniforme y sin sombras para los operarios que realizan tareas de precisión, como el paso de pines finos y la inspección de soldaduras.

II. Flujo de procesos de ensamblaje principal

El flujo de trabajo se centra en la seguridad eléctrica y el rendimiento óptico de los tubos, desglosado de la siguiente manera:

1. Inserción del conjunto de cables: Los pines de electrodo de cobre o aluminio se insertan con precisión en las partes selladas de los extremos del tubo de vidrio. Luego, se aplica el recubrimiento de polvo fluorescente (para lámparas fluorescentes) o el montaje de chips LED SMD (para tubos LED).
2. Fijación de la tarjeta de controlador: En estaciones de alta precisión, la PCB del controlador de corriente constante de formato alargado se adhiere firmemente al interior de la carcasa de aluminio o plástico PC mediante clips de presión o dispensación automática de adhesivo.
3. Encapsulado de tapas y control de atmósfera: Se instalan las tapas finales de PC y se realiza un sellado térmico de alta frecuencia. Posteriormente, a través de detectores de fugas de helio o unidades de vacío, el interior del tubo se evacua y se rellena con gas inerte de protección como argón o nitrógeno para prevenir la oxidación del filamento.
4. Verificación de envejecimiento bajo carga: Los productos terminados se transfieren a una sala de envejecimiento aislada para someterse a varias horas de pruebas de alimentación continua a alta tensión (es decir, “quemado”), exponiendo y eliminando tempranamente las unidades con depreciación anormal de la luz o que no encienden (tubos oscuros).
5. Inspección óptica y cosmética final: Inspección visual manual para detectar puntos negros, burbujas y arañazos en la superficie del tubo; al mismo tiempo, se utiliza periódicamente un sistema de esfera integradora para realizar pruebas de muestreo en lotes, midiendo el flujo luminoso, la temperatura de color y el índice de reproducción cromática (CRI).

III. Mecanismo de inspección en línea y desviación

Los nodos críticos de la línea están conectados a módulos de alarma audiovisual vinculados al PLC central. Si el sistema detecta un cortocircuito interno, una condición anormal de carga nula en la fuente de alimentación o un fallo total de encendido de los LED, el producto defectuoso se empuja automáticamente hacia un canal de reparación. Todos los productos terminados deben pasar por un proceso de cribado de envejecimiento estandarizado antes del embalaje, asegurando que la tasa de mantenimiento del flujo luminoso (índice de depreciación de la luz) cumpla estrictamente con los estándares internacionales de la industria de iluminación como ANSI/IESNA.

IV. Especificaciones técnicas

V. Puntos destacados de la solución

Apoyándose en el diseño modular estandarizado de los perfiles de aluminio, esta línea de lámparas posee una fuerte capacidad de reconfiguración, permitiendo ajustar rápidamente el espaciado de las estaciones para adaptarse a la producción mixta de tubos de diferentes longitudes (como el cambio entre especificaciones de 0,6 m y 1,2 m). El uso de la banda plana antiestática reduce drásticamente la tasa de rotura de los artículos de vidrio alargado durante el transporte. Combinada con la zona independiente de pruebas de envejecimiento, la solución general mejora significativamente la tasa de productos aptios (yield rate) y la confiabilidad a largo plazo de los productos de iluminación.
