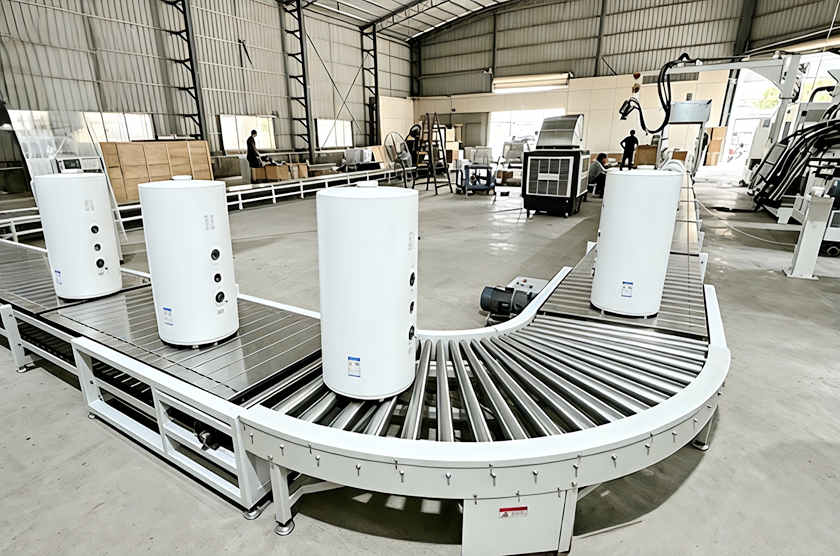

Línea de ensamblaje de calentadores de agua eléctricos

1. Topología del marco y distribución

Estructura principal soldada con tubo cuadrado galvanizado 40×40 mm (espesor ≥ 2,0 mm)​ y perfiles en forma de canal. Tratamiento pulverizado antioxidante, con carga estática ≥ 150 kg/m. Para adaptarse al espacio rectangular de fábricas de gran electrodoméstica, la línea usa un bucle cerrado o distribución en “U”​ con transiciones de 90°. Se instalan costillas de refuerzo​ en el exterior de las curvas para evitar deformación estructural con carga completa.

2. Sistema de transporte central (Rodillos de servicio pesado)

Sustituyendo la banda, núcleo de rodillos locos galvanizados Φ50 mm​ con superficie moleteada o recubierta de goma​ (μ ≥ 0,4), evitando que los productos cilíndricos rueden en estaciones inclinadas.

• Accionamiento:​ Rodillos motorizados con motores planetarios de reducción​ en curvas y extremos. Montaje con brida (coaxialidad ≤ 0,1 mm).
• Transferencia:​ En esquinas de 90°, patrones escalonados o rodillos cónicos; giro por deslizamiento gravitacional sin potencia adicional.
• Amortiguadores:​ Entre rodillos, almohadillas de espuma antiestática de altura ajustable​ soportan el cilindro, evitando hundimiento y rayones. Reemplazo rápido para distintos diámetros.

3. Servicios de estación y auxiliares

• Paneles colgantes:​ Postes con tableros doble cara​ (tomas 24V/220V y acoplamientos doble circuito Φ8 mm) para herramientas neumáticas de alto flujo.
• Manipuladores:​ Grúas neumáticas de 50–100 kg​ a lo largo de la línea asisten en la elevación de componentes de alta inercia (tubos calefactores, cajas eléctricas).

4. Informatización y Poka-Yoke (ATE + MES)

• Seguridad eléctrica:​ Terminales industriales e ionicas de aviación; pinzas automáticas al RCD y carcasa. Bloqueo automático​ si no se cumplen umbrales (Hipot 1500V, fuga < 5 mA).
• Estanqueidad (aire):​ Protocolos RS485/IO​ para cámaras de micro/alta presión. Escaneo de código vincula curvas de prueba; juicio digital de fuga cumple GB 4706.12.

5. Utillaje

Moldes de espuma EVA o guías de nailon​ moldeados según diámetro externo. Ranuras para conectores de desagüe y estructuras anti-errors para orificios de varilla de magnesio, limitando tolerancia a ±1 mm.

6. Parámetros técnicos centrales

Resumen:​ Diseñada a medida para electrodomésticos cilíndricos horizontales (calentadores de agua, calderas), esta línea resuelve los desafíos de antirrodamiento y giro estable​ con su sistema de rodillos de servicio pesado y transiciones curvas. Integra tests modulares y soporte antiestático, cubriendo preensamblaje, cableado y seguridad eléctrica. Personalización total según diámetro del cliente (Φ400–Φ800 mm) y planos CAD.
